Technologie BusBar laminée : un aperçu complet de l’efficacité empilée
May 28, 2025
Dans le domaine de l’électrotechnique, l’efficacité et la fiabilité des systèmes de distribution d’énergie sont primordiales. Les barres omnibus laminées, également connues sous le nom de barres omnibus empilées, sont devenues un composant essentiel dans diverses applications électriques-hautes performances. Cet article propose une exploration approfondie-des barres de cuivre laminées, couvrant leur structure, leur processus de fabrication, leurs avantages et leurs applications typiques.
Qu'est-ce qu'une barre omnibus laminée ?
Une barre omnibus en cuivre laminé est un type de conducteur électrique conçu pour une distribution efficace de l'énergie dans les applications à courant élevé-. Il se compose de plusieurs couches de fines feuilles plates de cuivre ou d'aluminium isolées les unes des autres et liées ensemble pour former un conducteur unique et robuste. Cette conception permet une capacité de courant élevée dans un format compact, ce qui les rend idéaux pour les applications où l'espace est limité.
Structure et conception
La structure d'un jeu de barres laminé comprend généralement :
Couches conductrices:
Il s'agit de fines feuilles de cuivre ou d'aluminium-de haute pureté, qui constituent le chemin conducteur principal.
Couches isolantes:
Des matériaux isolants sont placés entre chaque couche conductrice pour éviter les courts-circuits électriques et garantir un fonctionnement sûr.
Empilage:
Les couches conductrices et isolantes sont empilées et liées ensemble pour former le jeu de barres final.
Processus de fabrication
La production de barres de cuivre laminées implique plusieurs étapes clés :
| Sélection des matériaux | Des feuilles de cuivre ou d'aluminium de haute-qualité sont sélectionnées en fonction des propriétés électriques requises. |
| Coupe | Les feuilles sont découpées avec précision aux dimensions souhaitées à l'aide de techniques de découpe laser ou de précision. |
| Application d'isolation | Des couches isolantes sont appliquées entre les feuilles conductrices pour assurer l'isolation électrique. |
| Empilage et collage | Les couches sont empilées et liées ensemble par pression et chaleur, assurant une connexion solide et durable. |
| Finition | Le jeu de barres final est façonné et fini pour répondre aux exigences spécifiques de l’application. |

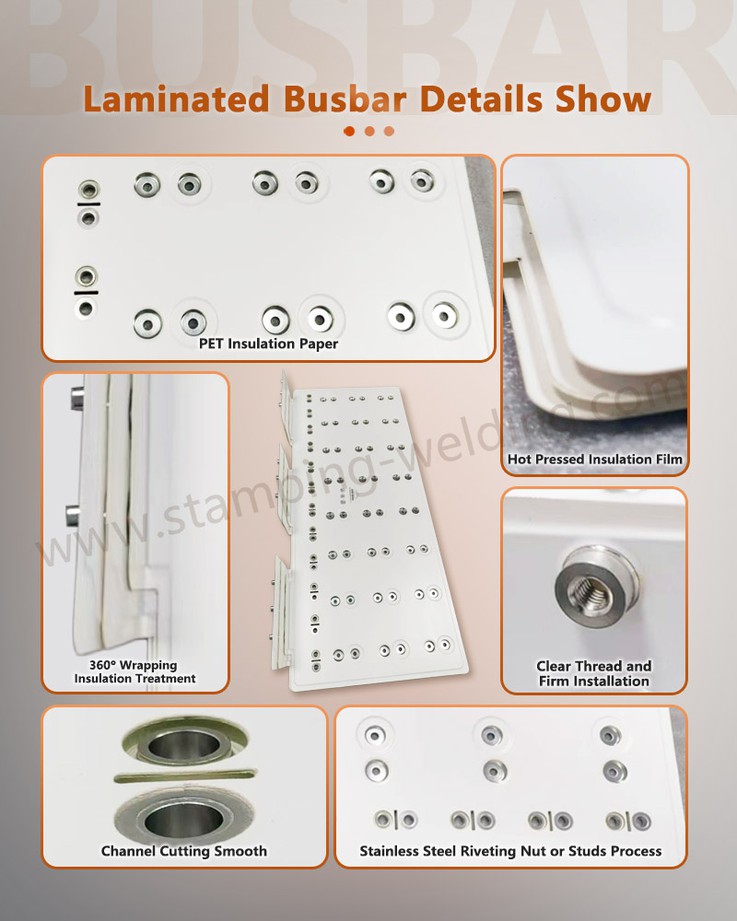

Détails du jeu de barres laminé
Papier isolant PET:
Le jeu de barres utilise du papier isolant PET (polyéthylène téréphtalate), connu pour ses excellentes propriétés d'isolation électrique et sa résistance à la chaleur et à l'humidité.
Film isolant pressé à chaud:
Une couche d'isolation supplémentaire est fournie par un film isolant pressé à chaud, qui assure une isolation électrique robuste et contribue à la durabilité globale du jeu de barres.
Traitement d'isolation d'emballage à 360 degrés:
Le jeu de barres subit un traitement d'isolation enveloppant à 360 degrés, qui encapsule complètement les couches conductrices, améliorant ainsi la sécurité et évitant les défauts électriques.
Filetage clair et installation ferme:
Le jeu de barres comporte des filetages clairement définis pour une installation sûre et ferme, garantissant que les connexions restent stables et fiables dans diverses conditions de fonctionnement.
Coupe de canal lisse:
Les canaux du jeu de barres sont coupés en douceur, ce qui est crucial pour maintenir l’intégrité de l’isolation et garantir un bon ajustement dans le système électrique.
Processus d'écrou ou de goujons de rivetage en acier inoxydable:
Le jeu de barres intègre des écrous ou des goujons de rivetage en acier inoxydable, qui fournissent des points solides et résistants à la corrosion-pour une fixation et une connexion sécurisées à d'autres composants.
Avantages des barres omnibus laminées
Les jeux de barres laminés offrent plusieurs avantages par rapport aux conducteurs massifs traditionnels :
Capacité de courant élevée
La structure en couches permet une plus grande-zone de section transversale, augmentant ainsi la capacité de transport de courant-sans augmenter la taille du conducteur.
01
Efficacité spatiale
Leur conception compacte les rend idéales pour les applications où l'espace est limité.
02
Gestion thermique améliorée
La structure en couches peut aider à dissiper la chaleur plus efficacement, réduisant ainsi le risque de surchauffe.
03
Flexibilité
Selon leur conception, certaines barres de cuivre laminées peuvent offrir un certain degré de flexibilité, leur permettant de s'adapter à des géométries complexes.
04
Applications
Les barres omnibus en cuivre laminé sont utilisées dans une variété d'applications où une distribution efficace de l'énergie est essentielle :
Systèmes de distribution d'énergie:
Ils sont couramment utilisés dans les systèmes de distribution d’énergie des bâtiments industriels, commerciaux et résidentiels.
Transport:
Dans les véhicules électriques et hybrides, ils sont utilisés pour les systèmes de gestion de batterie et l’électronique de puissance.
Énergie renouvelable:
Les barres omnibus en cuivre laminé sont utilisées dans les onduleurs solaires et les convertisseurs d'éoliennes pour un transfert d'énergie efficace.
Centres de données:
Dans les environnements de serveur-à haute densité, ils assurent une distribution d'énergie et une gestion thermique fiables.
Conclusion
Barres omnibus laminéesreprésentent une avancée significative dans la technologie des conducteurs électriques, offrant une combinaison de capacité de courant élevée, d’efficacité spatiale et de gestion thermique améliorée. À mesure que la demande de systèmes de distribution d'énergie efficaces et compacts augmente, les barres omnibus en cuivre laminé sont susceptibles de jouer un rôle de plus en plus important dans un large éventail d'applications. Leur capacité à relever les défis des systèmes électriques modernes en fait un élément indispensable dans la recherche de solutions énergétiques plus efficaces et durables.
