Le rôle et l'importance des armoires PLC dans l'automatisation industrielle
Jun 05, 2025
Qu'est-ce qu'une armoire CPL ?
Une armoire PLC (Programmable Logic Controller), également connue sous le nom d'armoire de commande ou de boîtier électrique, est une unité de logement spécialisée conçue pour protéger et organiser divers composants électriques, notamment les PLC, les alimentations électriques, les relais et autres dispositifs de contrôle. Il sert de plaque tournante centrale pour les systèmes d'automatisation industrielle, garantissant que tous les composants sont hébergés en toute sécurité, facilement accessibles et protégés des facteurs environnementaux tels que la poussière, l'humidité et les dommages physiques.

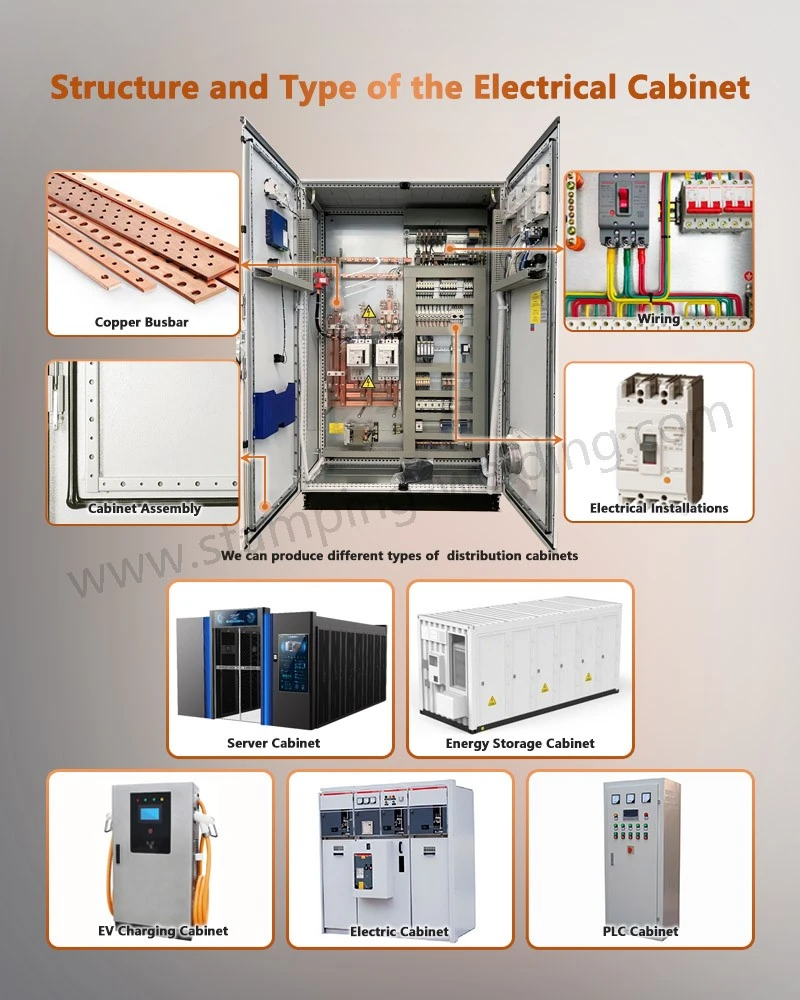

Composants clés d'une armoire API
| Unité API | Cœur de l'armoire, l'automate est un ordinateur robuste conçu pour contrôler les machines et les processus. Il traite les entrées des capteurs et transmet les signaux de commande aux actionneurs en fonction d'une logique programmée. |
| Alimentation | Fournit une alimentation électrique stable au PLC et aux autres composants. Il convertit la tension entrante (par exemple, 220 V CA ou 24 V CC) en niveaux de tension requis pour le système de contrôle. |
| Relais et contacteurs | Ces appareils sont utilisés pour commuter des circuits à haute-puissance en fonction des signaux de faible-puissance provenant de l'automate. Ils permettent au PLC de contrôler des machines et des équipements lourds. |
| Borniers | Utilisés pour connecter des fils et des câbles, les borniers offrent un moyen sécurisé et organisé de gérer les connexions électriques au sein de l'armoire. |
| IHM (interface homme-machine) | Composant facultatif, l'IHM permet aux opérateurs d'interagir avec le système API, de surveiller l'état et d'ajuster les paramètres en-temps réel. |
| Disjoncteurs et fusibles | Ces dispositifs de protection protègent le système électrique des conditions de surintensité et de court-circuit-, évitant ainsi d'endommager les composants. |
| Modules de communication | Permet à l'automate de communiquer avec d'autres appareils ou systèmes, tels que les systèmes SCADA (Supervisory Control and Data Acquisition), via divers protocoles de communication (par exemple, Ethernet, Modbus). |
Fonctions d'une armoire PLC
Protection
L'armoire de commande PLC protège les composants électroniques sensibles des environnements industriels difficiles, notamment la poussière, l'huile, l'eau et les impacts physiques.
01
Organisation
Il fournit une disposition structurée pour les composants électriques et le câblage, facilitant ainsi l'installation, la maintenance et le dépannage du système.
02
Sécurité
En abritant les composants électriques dans un boîtier sécurisé, l'armoire réduit le risque d'accidents électriques et garantit le respect des règles de sécurité.
03
Contrôle et surveillance
L'API et les composants associés dans l'armoire permettent un contrôle et une surveillance précis des processus industriels, améliorant ainsi l'efficacité et la fiabilité.
04
Considérations de conception pour les armoires API
1, indice IP:
Le boîtier doit avoir un indice de protection (IP) approprié pour correspondre aux conditions environnementales. Par exemple, un indice IP65 indique une protection contre la poussière et les jets d'eau.
2, refroidissement et ventilation:
Un refroidissement adéquat est essentiel pour éviter la surchauffe. Ceci peut être réalisé grâce à des ouvertures de ventilation, des ventilateurs ou des unités de climatisation, en fonction de l'emplacement de l'armoire et de la charge thermique.
3, gestion des câbles:
Le routage et la gestion efficaces des câbles réduisent l’encombrement et simplifient la maintenance. Les presse-étoupes et les conduits garantissent une entrée et une sortie de câbles sécurisées et organisées.
4, options de montage: ,Les composants doivent être montés solidement à l'aide de rails DIN ou de supports sur panneau pour éviter les dommages causés par les vibrations et garantir un accès facile.
5, caractéristiques de sécurité:
Des boutons d'arrêt d'urgence, des verrouillages et des étiquettes d'avertissement doivent être intégrés pour améliorer la sécurité de l'opérateur.
Installation et entretien
1, emplacement:
L'armoire API industrielle doit être installée dans un endroit facilement accessible pour la maintenance mais également protégé des risques environnementaux. Il doit être monté sur une surface stable et correctement mis à la terre.
2, câblage:
Toutes les connexions électriques doivent être effectuées conformément aux spécifications du fabricant et aux codes électriques locaux. Un étiquetage approprié des fils et des composants est crucial pour le dépannage.
3, tests:
Après l'installation, le système doit être minutieusement testé pour garantir que tous les composants fonctionnent correctement et que la logique de l'automate est correctement programmée.
4, entretien régulier:
Une inspection et un entretien périodiques sont essentiels pour assurer la longévité du système. Cela inclut la vérification des connexions desserrées, le nettoyage de la poussière, la vérification des systèmes de refroidissement et la mise à jour des logiciels et du micrologiciel si nécessaire.
Conclusion
Une armoire API est un composant essentiel des systèmes d'automatisation industrielle, assurant la protection, l'organisation et le contrôle de divers composants électriques. Une conception, une installation et une maintenance appropriées de l'armoire garantissent la fiabilité et la sécurité de l'ensemble du système d'automatisation. En comprenant les composants et fonctions clés d’une armoire de commande PLC, les ingénieurs et les techniciens peuvent gérer et optimiser efficacement les processus industriels.
