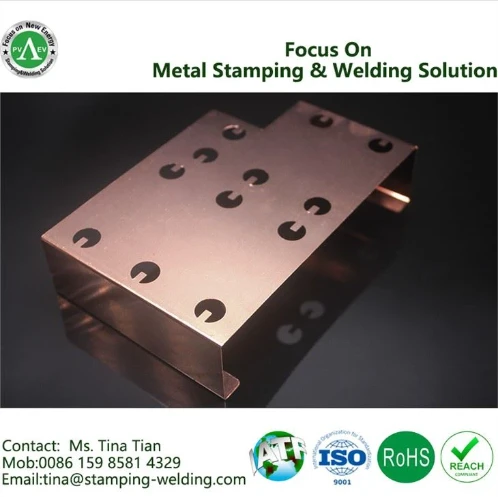

Barre omnibus en cuivre pour batterie intégrée

introduire

——

Les barres omnibus en cuivre pour systèmes de batteries intégrés sont des composants électriques essentiels conçus pour conduire et distribuer efficacement l'énergie électrique dans les batteries utilisées dans un large éventail d'applications, notamment les véhicules électriques (VE), le stockage d'énergie renouvelable et les équipements industriels. Fabriquées à partir de cuivre à haute conductivité, ces barres omnibus offrent une voie à faible résistance pour les courants électriques, garantissant une perte d'énergie minimale et des performances optimisées. Leurs conceptions conçues avec précision s'adaptent aux configurations complexes et compactes des batteries intégrées, permettant des connexions fiables entre les cellules et modules individuels. Les barres omnibus en cuivre jouent un rôle central dans l’amélioration de l’efficacité, de la sécurité et de la fiabilité globales des systèmes de batteries intégrés, ce qui en fait un composant essentiel pour le fonctionnement fluide des technologies modernes de stockage d’énergie et des véhicules électriques.





fonction

——

Les barres omnibus en cuivre pour systèmes de batteries intégrés remplissent plusieurs fonctions cruciales dans le fonctionnement efficace et fiable de diverses applications de batteries. Voici les fonctions détaillées de ces composants :



• Conduction électrique :Les barres omnibus en cuivre sont principalement chargées de conduire le courant électrique au sein du système de batterie intégré. L'excellente conductivité électrique du cuivre minimise la perte d'énergie lors de la transmission de l'énergie, garantissant ainsi un flux efficace d'électricité entre les cellules et les modules de la batterie.
• Connexion des cellules de la batterie :Dans les systèmes de batterie intégrés, les cellules et modules de batterie individuels doivent être connectés pour créer la tension et la capacité requises. Les barres omnibus en cuivre facilitent ces connexions en joignant solidement les bornes positives et négatives de chaque cellule, créant ainsi des configurations en série et en parallèle selon les besoins.
• Répartition actuelle :Les barres omnibus en cuivre répartissent uniformément le courant électrique entre les cellules et les modules connectés. Cette répartition uniforme évite la surcharge de cellules spécifiques, ce qui peut entraîner une dégradation prématurée ou des problèmes de sécurité, tout en garantissant que chaque composant contribue à sa part au stockage global de l'énergie ou à la production d'électricité.
• Dissipation de la chaleur:Pendant les cycles de charge et de décharge, les batteries génèrent de la chaleur. Le cuivre, grâce à sa conductivité thermique élevée, aide à dissiper efficacement cette chaleur, empêchant ainsi une élévation excessive de la température au sein du système de batterie. Une bonne gestion de la chaleur est essentielle pour maintenir les performances et la sécurité de la batterie.
• Support mécanique :Les barres omnibus en cuivre fournissent également un support mécanique en fixant solidement les cellules et modules de batterie en place. Cela empêche les composants de bouger ou de vibrer pendant le fonctionnement, réduisant ainsi le risque de dommages internes ou de déconnexion électrique.
• Points de prise de tension :Les barres omnibus en cuivre comprennent souvent des points de prise de tension qui permettent de surveiller la tension de cellules ou de modules individuels au sein de la batterie intégrée. Ceci est crucial pour que les systèmes de gestion de batterie (BMS) maintiennent l’équilibre et garantissent la sécurité et la longévité de la batterie.
• Sécurité:Les barres omnibus en cuivre sont conçues pour répondre à des normes de sécurité strictes, contribuant ainsi à minimiser le risque de courts-circuits électriques ou d'incendies au sein du système de batterie. Ils sont souvent isolés ou revêtus pour éviter tout contact accidentel avec des matériaux conducteurs.
• Amélioration de l'efficacité :En minimisant la résistance électrique et en optimisant le flux de courant, les barres omnibus en cuivre améliorent l'efficacité globale du système de batterie intégré. Cela conduit à un stockage d’énergie amélioré, à une charge plus rapide et à une durée de vie plus longue de la batterie.
• Personnalisation :Les barres omnibus en cuivre peuvent être personnalisées pour s'adapter à des configurations de batterie spécifiques et à des contraintes d'espace, garantissant ainsi qu'elles s'intègrent parfaitement dans le boîtier ou le pack de batterie.
• Fiabilité:La grande durabilité et la résistance à la corrosion du cuivre contribuent à la fiabilité à long terme du système de batterie intégré. Les barres omnibus en cuivre conservent leurs performances au fil du temps, réduisant ainsi le besoin d'entretien ou de remplacements fréquents.





application

——

• Véhicules électriques (VE) :Les barres omnibus en cuivre sont essentielles dans les véhicules électriques, où elles connectent des cellules et des modules de batterie individuels, garantissant une transmission efficace de l'énergie et une distribution uniforme du courant. Ils jouent un rôle central dans les performances globales, la sécurité et la longévité de la batterie.
• Alimentations sans interruption (UPS) :Dans les centres de données, les hôpitaux et les infrastructures critiques, les systèmes UPS s'appuient sur des batteries intégrées pour fournir une alimentation de secours en cas de panne. Les barres omnibus en cuivre gèrent les connexions entre les cellules de la batterie pour fournir une alimentation fiable et instantanée en cas de besoin.
• Télécommunications :L'infrastructure de télécommunication s'appuie sur des batteries de secours pour maintenir un service continu pendant les coupures de courant. Les barres omnibus en cuivre font partie intégrante de la connexion et de la gestion de ces batteries, garantissant ainsi des services de communication fiables et ininterrompus.
• Équipement industriel:Les machines et équipements industriels utilisent souvent des systèmes de batteries intégrés pour l’alimentation de secours ou le stockage d’énergie. Les barres omnibus en cuivre aident à optimiser les performances de ces systèmes en assurant une distribution efficace de l'énergie.
• Chariots élévateurs électriques :Les chariots élévateurs électriques utilisent des systèmes de batterie intégrés pour l’alimentation. Les barres omnibus en cuivre maintiennent les connexions électriques au sein de ces batteries, contribuant ainsi à l'efficacité opérationnelle et aux performances du chariot élévateur.
• Marine et camping-car :Les systèmes de batteries intégrés sont couramment utilisés dans les bateaux et les véhicules récréatifs (VR) pour l'alimentation auxiliaire et la propulsion. Les barres omnibus en cuivre jouent un rôle essentiel dans ces applications, en connectant et en gérant les parcs de batteries.
• Stockage d’énergie en réseau :À mesure que les réseaux énergétiques évoluent vers une plus grande dépendance aux sources renouvelables, les systèmes de stockage d’énergie sur réseau deviennent de plus en plus importants. Les barres omnibus en cuivre facilitent un stockage efficace de l'énergie, garantissant la stabilité et la fiabilité du réseau.
• Aéronautique et aéronautique :Les avions électriques et hybrides électriques s’appuient sur des systèmes de batteries intégrés pour la propulsion et l’énergie auxiliaire. Les barres omnibus en cuivre sont essentielles à la connexion et à la gestion de ces batteries pour un vol sûr et efficace.
• Stockage d’énergie résidentiel :Les systèmes de stockage d'énergie domestique, souvent intégrés aux panneaux solaires résidentiels, utilisent des barres omnibus en cuivre pour connecter et gérer les batteries. Cela permet aux propriétaires de stocker l’énergie excédentaire pour une utilisation ultérieure et de réduire leur dépendance au réseau.
• Équipement médical:Les dispositifs et équipements médicaux qui sauvent des vies incluent souvent des systèmes de batteries intégrés. Les barres omnibus en cuivre contribuent à garantir le fonctionnement fiable et continu de ces appareils critiques.





technologie de traitement

——

La technologie de traitement pour la fabrication de barres omnibus en cuivre pour les systèmes de batteries intégrés implique plusieurs étapes précises, notamment la découpe, le façonnage et le soudage. Voici un aperçu détaillé des processus clés, en mettant l'accent sur le soudage :



• Sélection des matériaux :Le processus commence par la sélection d’un matériau en cuivre de haute qualité, généralement sous forme de barres ou de feuilles de cuivre. La pureté et la conductivité du cuivre sont des facteurs essentiels qui influencent les performances des barres omnibus en cuivre finales.
• Coupe et cisaillement :Les barres de cuivre sont coupées ou cisaillées en longueurs plus petites, créant ainsi des pièces aux dimensions requises pour les barres omnibus en cuivre.
• Façonnage et estampage :Les pièces en cuivre sont façonnées et estampées à l'aide de matrices et de presses spécialisées pour créer la forme et le design souhaités des jeux de barres. L'estampage permet une précision dans la mise en forme, le dimensionnement et la création de trous ou d'encoches selon les besoins pour les connexions.
• Pliage et formage :Certaines barres omnibus en cuivre peuvent nécessiter un pliage ou un formage pour s'adapter à des configurations de batterie spécifiques. Ce processus garantit que les jeux de barres s'adaptent précisément au système de batterie intégré.
• Soudage:Le soudage est une étape critique dans le processus de fabrication des barres omnibus en cuivre, en particulier lorsque des composants supplémentaires tels que des connecteurs ou des bornes doivent être fixés. Différentes techniques de soudage peuvent être utilisées, notamment :

   Soudage par points par résistance :Cette technique consiste à appliquer une pression et un courant électrique pour créer une soudure par points à des points spécifiques de la barre omnibus en cuivre, la joignant au composant attaché. Le soudage par points par résistance est largement utilisé pour sa rapidité et sa fiabilité.

   Soudage à l'arc :Lors du soudage à l'arc, un arc électrique est créé entre une électrode de soudage et la barre omnibus en cuivre, faisant fondre les bords pour former une soudure solide. Cette méthode convient aux jeux de barres plus épais et aux composants plus gros.

   La soudure au laser:Le soudage au laser utilise un faisceau laser focalisé pour faire fondre et fusionner le matériau en cuivre, créant ainsi des soudures précises et contrôlées. Il est souvent utilisé pour le soudage complexe ou détaillé.

• Nettoyage et post-traitement :Après le soudage, les barres omnibus en cuivre sont nettoyées pour éliminer tout contaminant, résidu ou oxydation ayant pu se produire pendant le processus de soudage. Des traitements de surface, tels que le placage ou le revêtement, peuvent également être appliqués pour améliorer la résistance à la corrosion.
• Contrôle de qualité:Tout au long du processus de fabrication, des contrôles de qualité sont effectués pour garantir que les dimensions, les tolérances et la qualité globale des barres omnibus en cuivre répondent aux normes et exigences spécifiées. Cela comprend des inspections pour vérifier le bon soudage et le dimensionnement précis.
• Emballage:Une fois que les barres omnibus en cuivre ont passé avec succès les contrôles de qualité et répondent aux spécifications souhaitées, elles sont emballées pour l'expédition ou un assemblage ultérieur dans des systèmes de batteries intégrés.





inspection du produit

——

• Inspection visuelle:La première étape de l'inspection du produit implique un examen visuel des barres omnibus en cuivre. Les inspecteurs vérifient tout défaut visible, tel que des irrégularités de surface, des bosses, des fissures ou des imperfections de soudure. Ils vérifient également que les jeux de barres répondent aux spécifications de conception en termes de forme, de taille et d'alignement.
• Contrôle dimensionnel :Des mesures précises sont prises pour confirmer que les barres omnibus en cuivre correspondent aux dimensions et tolérances spécifiées décrites dans la conception. Cela comprend l'évaluation de la longueur, de la largeur, de l'épaisseur, de l'emplacement des trous et d'autres dimensions critiques.
• Test de force de traction :Les tests de force de traction, également appelés tests de traction, évaluent la résistance des soudures et les points de connexion entre les barres omnibus en cuivre et tous les composants attachés, tels que les connecteurs ou les bornes. Au cours de ce test, une force contrôlée est appliquée au jeu de barres ou au composant attaché pour tenter de les séparer. La force nécessaire pour réaliser la séparation est mesurée, garantissant que la connexion peut résister aux contraintes mécaniques.
• Tests électriques :Des tests électriques sont effectués pour évaluer la conductivité et les performances électriques des barres omnibus en cuivre. Cela peut inclure la mesure de la résistance pour vérifier que les jeux de barres fournissent une faible résistance électrique, ainsi que des tests de chute de tension et de capacité de transport de courant pour garantir qu'ils peuvent transmettre efficacement le courant électrique.
• Tests de résistance à la corrosion :Les barres omnibus en cuivre sont souvent soumises à des tests de résistance à la corrosion pour évaluer leur capacité à résister à l'exposition à des facteurs environnementaux tels que l'humidité, les fluctuations de température et les substances corrosives. Ces tests permettent de garantir la durabilité et la longévité des jeux de barres dans diverses conditions de fonctionnement.
• Test de dissipation thermique :Certaines applications, en particulier celles dans lesquelles les barres omnibus en cuivre jouent un rôle dans la dissipation de la chaleur, peuvent impliquer des tests de dissipation thermique. Celui-ci évalue la capacité des jeux de barres à transférer et à dissiper efficacement la chaleur générée pendant le fonctionnement.
• Inspection visuelle du revêtement :Si les barres omnibus en cuivre sont revêtues ou plaquées pour une protection contre la corrosion, les inspecteurs vérifient la qualité du revêtement ou du placage, en vérifiant l'uniformité, l'adhérence et tout défaut susceptible de compromettre les performances ou l'apparence.
• Test fonctionel:Des tests fonctionnels peuvent être effectués pour confirmer que les barres omnibus en cuivre fonctionnent comme prévu dans le système de batterie intégré. Cela implique de garantir des connexions électriques appropriées et un ajustement dans le boîtier ou l'assemblage de la batterie.
• Tests de conformité de sécurité :Selon l'application, les barres omnibus en cuivre peuvent devoir se conformer aux normes et réglementations de sécurité. Les inspections peuvent impliquer de vérifier le respect de ces exigences de sécurité, telles que les normes d'isolation et de mise à la terre.
• Examen de la documentation :Des enregistrements complets du processus d'inspection, y compris les résultats des tests, les mesures et les observations visuelles, sont conservés dans le cadre de la documentation d'inspection. Cette documentation est cruciale pour le contrôle qualité et la traçabilité.
• Contrôle des emballages :Enfin, les inspecteurs examinent l'emballage pour s'assurer que les barres omnibus en cuivre sont correctement protégées et étiquetées pour l'expédition et le stockage.
