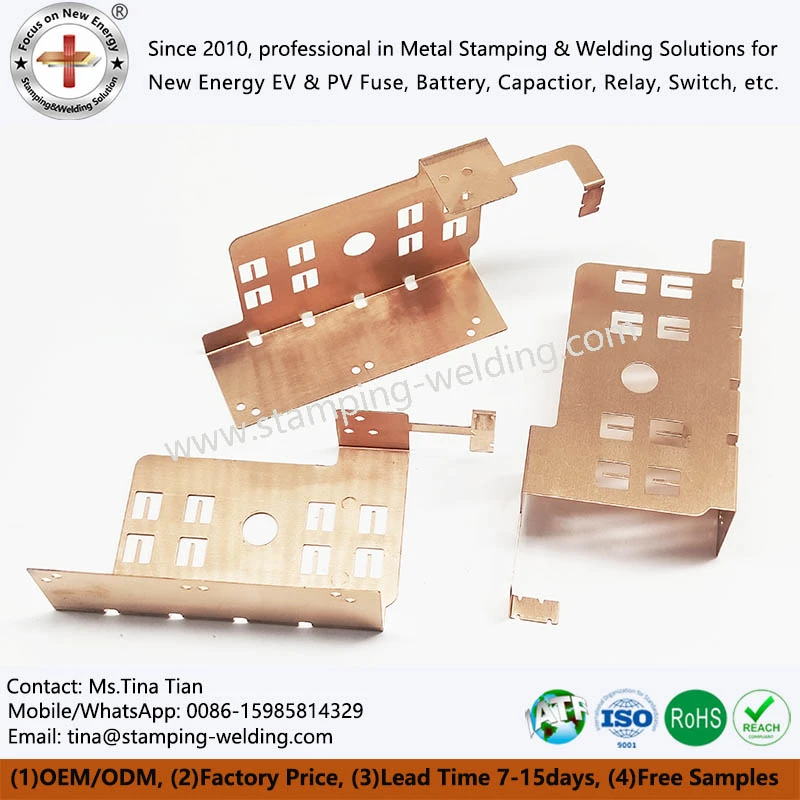

Barre omnibus en cuivre pour condensateur à film pour véhicules électriques
La barre omnibus en cuivre pour condensateur à film pour véhicules électriques est un composant conducteur de précision pour les condensateurs à film DC-Link dans les systèmes haute tension-VE et HEV. Il prend en charge les qualités de cuivre personnalisées, les structures stratifiées, l'isolation PET et le placage en étain, nickel ou argent. L'emboutissage, le pliage, le perçage, la finition, l'isolation et l'assemblage de précision garantissent une précision dimensionnelle, avec ±0,01 mm réalisable sur les caractéristiques sélectionnées. Xiamen Apollo fournit des jeux de barres de condensateurs EV personnalisés avec des capacités de fabrication intégrées.
- Livraison rapide
- Assurance qualité
- Service client 24h/24 et 7j/7
Présentation du produit
Les transitoires de commutation à haute fréquence-dans les unités d'entraînement électriques modernes créent un dépassement rapide de la tension aux bornes des condensateurs de commande du moteur. Cette barre omnibus en cuivre pour condensateur à film pour véhicules électriques optimise les chemins de courant entre les batteries de condensateurs à film de liaison CC- et les modules d'alimentation SiC/IGBT. Fabriqué à partir de cuivre à pas de cuivre électrolytique C11000 -de haute pureté (100 % de conductivité électrique IACS), cet assemblage maintient un courant continu de 200 A à 1 200 A RMS tout en limitant l'élévation de température en dessous de 15 K.
Spécifications techniques de la barre omnibus en cuivre pour condensateur à film pour véhicules électriques
| Paramètre | Configuration d'ingénierie typique |
|---|---|
| Matériau conducteur | Cuivre; qualité spécifiée par le client |
| Structure du jeu de barres | Configuration simple-couche ou laminée |
| Isolation | Film PET ou isolation spécifiée par le client- |
| Traitement de surface | Placage d'étain, de nickel ou d'argent disponible |
| Tolérance dimensionnelle | Dessin-contrôlé ; ±0,01 mm réalisable sur les fonctionnalités sélectionnées |
Processus de fabrication de barre omnibus en cuivre à condensateur à film pour véhicules électriques
Préparation des matériaux en cuivre et estampage de précision
Le cuivre sélectionné à haute -conductivité est inspecté avant l'estampage de précision pour former la géométrie de base de la barre omnibus en cuivre du condensateur à film EV, y compris les profils de bornes, les caractéristiques de montage et les chemins conducteurs.
Pliage, perçage et finition de surface
Le pliage et le perçage de précision établissent la configuration 3D et les positions de montage requises. Le brunissage et le polissage éliminent les bavures, améliorent les surfaces de contact et préparent le jeu de barres en cuivre pour un assemblage et une connexion électrique ultérieurs.
Traitement de surface et assemblage
Le jeu de barres subit un traitement de surface spécifié, tel qu'un étamage ou d'autres finitions définies par le client-, suivi d'une isolation et de l'assemblage des composants. L'isolation PET peut être intégrée en fonction de l'interface du condensateur à film DC-Link et des exigences d'espacement.
Inspection, tri et emballage de protection
Les jeux de barres de condensateurs EV finis sont vérifiés pour la précision dimensionnelle, l'état de surface, la cohérence de l'assemblage et d'autres exigences spécifiques aux dessins. Les pièces qualifiées sont triées, protégées individuellement et emballées pour éviter toute déformation ou dommage de surface pendant le transport.
Assurance qualité de la barre omnibus en cuivre pour condensateur à film pour véhicules électriques
Chaque lot de cuivre est vérifié par rapport aux normes de matériaux spécifiées avant la production. Les processus critiques, notamment l'emboutissage, le pliage, le perçage et la finition de surface, sont contrôlés par le biais d'instructions de travail et d'inspections en cours de processus pour garantir la cohérence dimensionnelle et la conductivité électrique stable des barres omnibus en cuivre des condensateurs à film.
Les caractéristiques clés telles que la position du trou, l'angle de courbure, la planéité des bornes et les dimensions hors tout sont inspectées selon les dessins techniques. La qualité de la surface, le contrôle des bavures et l'intégrité de l'isolation sont également vérifiés pour garantir un montage correct avec les condensateurs à film EV DC-Link et les ensembles de commande de moteur.
Avant expédition, terminéJeu de barres en cuivre pour condensateur à film pour véhicules électriquessubir une inspection finale pour vérifier la précision de l'assemblage, l'état du traitement de surface et la conformité globale du produit. Les produits qualifiés sont triés, traçables et emballés avec des matériaux de protection pour éviter toute déformation, oxydation ou dommage pendant le transport et le stockage.
Questions fréquemment posées sur la barre omnibus en cuivre pour condensateur à film pour véhicules électriques
Q : Comment le matériau en cuivre est-il contrôlé avant de fabriquer la barre omnibus en cuivre pour condensateur à film pour véhicules électriques ?
R : Chaque lot de cuivre entrant est vérifié par rapport à la qualité du matériau spécifiée et aux exigences techniques avant l'estampage. La vérification des matériaux permet de maintenir une conductivité et des caractéristiques de formage constantes tout au long de la production, en garantissant des dimensions stables et des performances de connexion électrique dans le jeu de barres fini.
Q : Comment la qualité de surface du jeu de barres en cuivre est-elle contrôlée ?
R : Après l'estampage, le perçage et le formage, le jeu de barres peut subir un brunissage et un polissage pour éliminer les bavures et améliorer l'état de surface. L'inspection finale vérifie les rayures, déformations, bavures et autres défauts visibles avant que les pièces ne passent au traitement de surface ou à l'assemblage.
Q : Comment l’isolation PET est-elle vérifiée sur une barre omnibus en cuivre pour condensateur à film ?
R : L’isolation PET est inspectée pour vérifier son positionnement, sa couverture et son intégrité physique corrects conformément à la conception approuvée. Une attention particulière est accordée à l'isolation autour des zones conductrices, des bornes et des éléments de montage pour éviter les interférences avec l'ensemble condensateur à film EV DC-Link.
Q : Comment les barres omnibus en cuivre finies sont-elles inspectées avant expédition ?
R : L'inspection finale couvre la précision dimensionnelle, la géométrie de pliage, la position des trous, l'état des bornes, la qualité de la surface, l'état de l'isolation et la cohérence de l'assemblage. Les produits qui répondent aux spécifications approuvées sont triés et libérés pour l'emballage, tandis que les pièces non conformes sont séparées de la production qualifiée.
Q : Comment les jeux de barres de condensateurs EV sont-ils protégés pendant l'emballage et le transport ?
R : Les barres omnibus qualifiées sont triées individuellement et emballées avec des matériaux de protection sélectionnés en fonction de leur structure et de leur état de surface. L'emballage est conçu pour réduire les dommages par contact, la déformation et la contamination de surface pendant la manipulation, le stockage et le transport avant l'installation dans l'ensemble condensateur EV.
Contactez-nous
Soumettez vos fichiers CAO 2D/3D (STEP, DWG, PDF) ou spécifications électriques directement à notre équipe d'ingénierie. Nous fournissons une analyse DFM complète, une vérification de l'inductance parasite et un devis direct en usine dans les 24 heures.
