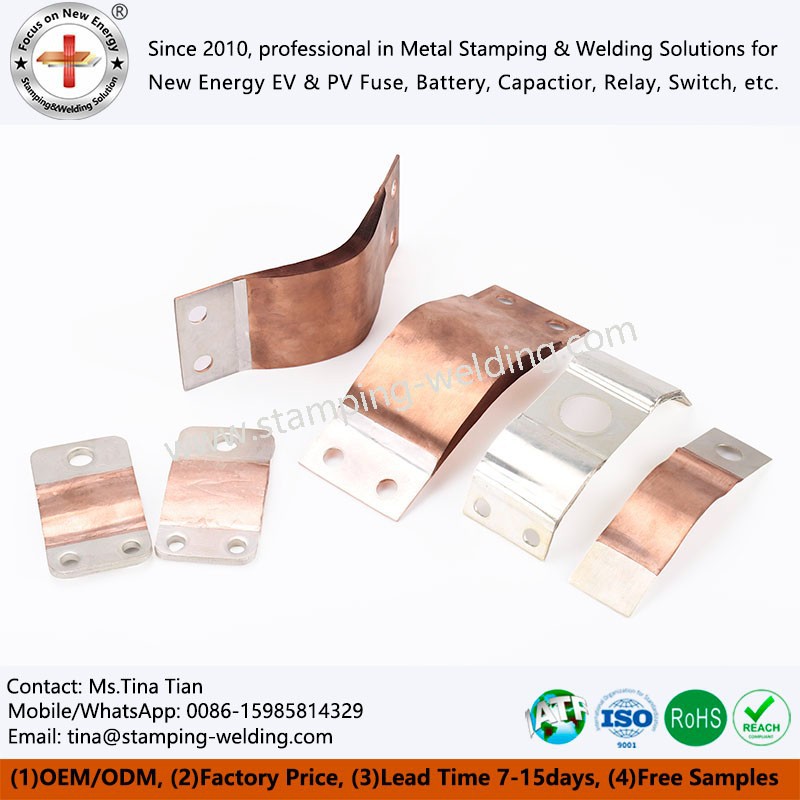

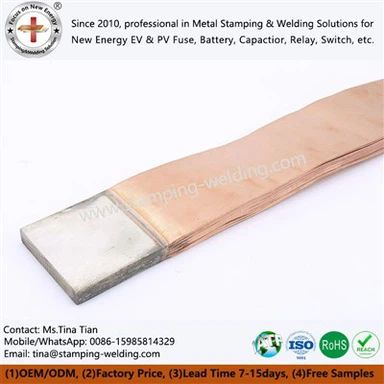

Connecteurs flexibles en cuivre laminé
Le positionnement technique des connecteurs flexibles en cuivre laminé est de fournir une solution de connexion « flexible, hautement fiable et à faible-perte » pour les scénarios de transmission d'énergie à forte-demande élevée. La solution principale consiste à résoudre les principaux problèmes des connexions rigides traditionnelles dans des conditions de travail complexes, tout en s'adaptant aux diverses exigences de conception technique compacte et intégrée.
- Livraison rapide
- Assurance qualité
- Service client 24h/24 et 7j/7
Présentation du produit
Dans le domaine du transport d'énergie moderne et des connexions électriques, la modernisation d'industries telles que les nouvelles énergies et les réseaux intelligents stimule le développement de composants de connexion vers un rendement élevé, une fiabilité, une adaptabilité à des conditions de travail complexes et une disposition compacte. Les connexions rigides traditionnelles sont sujettes à un mauvais contact et à une surchauffe dans des scénarios tels que les vibrations, la dilatation thermique et la contraction, ce qui peut affecter la stabilité du système et augmenter les coûts de maintenance.
Les connecteurs flexibles en cuivre laminé sont conçus spécifiquement pour résoudre les problèmes susmentionnés. Grâce à une technologie avancée et une structure optimisée, ils excellent en termes de flexibilité, d'efficacité de conductivité et de fiabilité. Ils constituent la solution de connexion électrique privilégiée pour les domaines haut de gamme tels que les nouvelles énergies et le transport ferroviaire, offrant des garanties de connexion stables aux systèmes d'ingénierie tout au long de leur cycle de vie.
Problèmes d’ingénierie fondamentaux à résoudre
Difficultés d'adaptation aux vibrations et aux chocs
Dans des scénarios tels que le fonctionnement d'équipements industriels, le déplacement de véhicules de transport ferroviaire et l'exploitation extérieure de nouveaux équipements énergétiques, les vibrations continues peuvent facilement provoquer le desserrage des connexions rigides, le détachement des joints de soudure, ce qui entraîne une résistance de contact accrue, une surchauffe locale et même des disjoncteurs. Les connecteurs flexibles en cuivre laminé, avec leur structure flexible composée de plusieurs couches de fine feuille de cuivre, peuvent absorber efficacement l'énergie des vibrations, amortir les impacts mécaniques, éviter la concentration de contraintes au niveau du site de connexion et réduire considérablement le risque de défaillances induites par les vibrations. Il a été testé que la durée de vie en fatigue vibratoire est plus de trois fois supérieure à celle des barres de cuivre rigides.
01
Difficulté à compenser la dilatation et la contraction thermique
La différence de température (-40 degrés ~ 120 degrés) générée lors du fonctionnement d'équipements de haute puissance peut provoquer une dilatation et une contraction thermique des conducteurs, et les connexions rigides ne peuvent pas compenser la déformation, ce qui peut facilement entraîner des dommages à la couche d'isolation, des fissures des conducteurs et d'autres problèmes. Les barres omnibus flexibles en feuilles de cuivre multicouches peuvent s'adapter à l'expansion et à la contraction de taille causées par les changements de température grâce à leur propre déformation flexible, éliminer les dommages causés par les contraintes thermiques à la structure de connexion et assurer la stabilité de la connexion dans des environnements à haute et basse température.
02
Difficulté dans une disposition spatiale limitée
Les équipements modernes haut de gamme, tels que les systèmes d'entraînement électrique pour les véhicules à énergie nouvelle et les modules de stockage d'énergie miniaturisés, nécessitent une utilisation extrêmement élevée de l'espace interne, et la flexibilité de la disposition des barres de cuivre rigides est médiocre, ce qui rend difficile l'adaptation à des chemins d'installation complexes et à des espaces compacts. La barre omnibus flexible en cuivre peut réaliser une courbure multi-angle (rayon de courbure minimum supérieur ou égal à 200 mm) selon les exigences de configuration technique, sans avoir besoin de composants d'adaptateur complexes, améliorant considérablement l'utilisation de l'espace et aidant à la miniaturisation des équipements et à la conception intégrée.
03
Difficulté de compatibilité avec un mauvais alignement de l'installation
Au cours du processus d'installation sur le site d'ingénierie, les écarts de référence des équipements et les erreurs d'installation peuvent facilement conduire à un amarrage imprécis des connexions rigides, nécessitant des ajustements répétés ou même un retraitement, retardant ainsi la période de construction. Les caractéristiques flexibles de Flexible BusBar Copper sont compatibles avec des erreurs de désalignement d'installation de ± 5 mm, réduisant ainsi les exigences de précision de l'installation, améliorant l'efficacité de la construction et raccourcissant les cycles de livraison des projets.
04
paramètres spécifiques
Zone de coupe
Selon différents scénarios d'application et exigences de transport de courant, la section transversale de la barre omnibus flexible en feuille de cuivre multicouche peut être personnalisée de manière flexible entre 10 - 1 000 millimètres carrés. Une plus grande section transversale-peut transporter des courants plus importants, ce qui la rend adaptée à des domaines tels que la transmission d'énergie industrielle et les systèmes haute tension pour les véhicules à énergie nouvelle qui nécessitent une capacité de transport de courant élevée.
Valeur de résistance
À une température ambiante standard de 20 degrés, la valeur de résistance d'une unité de longueur (telle que 1 mètre) de connexions flexibles en cuivre soudées à la presse est généralement comprise entre 0,01 et 0,1 Ω, en fonction de l'épaisseur, du nombre de couches et de la qualité du processus de brasage par diffusion de la feuille de cuivre. La caractéristique de faible résistance garantit une efficacité élevée de la transmission de puissance et réduit les pertes de chaleur causées par la résistance.
Capacité de charge actuelle
La capacité de charge actuelle des connecteurs en cuivre du bloc de batterie flexible est étroitement liée à des facteurs tels que la section transversale, l'épaisseur de la feuille de cuivre et la température ambiante. En prenant comme exemple une connexion flexible avec une section transversale de 100 millimètres carrés et une épaisseur de feuille de cuivre de 0,15 mm, sa capacité de transport de courant continu peut atteindre environ 300 à 400 A à une température ambiante de 40 degrés. Dans les applications pratiques, il est nécessaire d'évaluer et d'ajuster la capacité de charge actuelle de manière raisonnable en fonction de l'environnement de travail spécifique et des conditions de dissipation thermique.
Nos Certifications
Entre le courant croissant des modules photovoltaïques et l'énergie croissante des batteries de stockage d'énergie, Xiamen Apollo Stamping Welding Technology Co., Ltd. a construit un fossé de qualité avec une certification mondiale et des brevets exclusifs. Nous avons non seulement obtenu la certification internationale ISO 9001 : 2015 (actuellement en candidature au système international de certification de qualité de l'industrie automobile IATF16949), mais nous avons également redéfini la précision et la fiabilité des nouveaux composants énergétiques avec trois technologies brevetées de base.
Contactez-nous
Vous pouvez effectuer une analyse comparative technique basée sur lesConnecteurs flexibles en cuivre laminéparamètres. Notre équipe de professionnels possède des connaissances professionnelles uniques et une riche expérience, ce qui nous permet d’aborder des projets complexes avec facilité et efficacité. N'hésitez pas à nous contacter.
