Barre omnibus isolée en cuivre pur
Nos barres omnibus isolées en cuivre pur sont spécialement conçues pour l'ingénierie électrique, les systèmes de stockage d'énergie par batterie (BESS), les systèmes d'entraînement électrique des véhicules électriques (VE) et les équipements de distribution d'énergie à haute tension-. Utilisant un processus de lit fluidisé ou de revêtement par immersion sans soudure-, le produit comporte une couche isolante en polymère appliquée sur le conducteur en cuivre de haute-pureté ; cette couche est parfaitement liée, continue et uniforme, et offre une excellente flexibilité.
- Livraison rapide
- Assurance qualité
- Service client 24h/24 et 7j/7
Présentation du produit
Qu'est-ce qu'un jeu de barres isolé en cuivre pur ?
Une barre omnibus plate isolée en cuivre est un composant conducteur à haute tension-fabriqué en recouvrant la surface de cuivre de haute-pureté d'une couche isolante polymère (telle que du PVC de qualité électrique-ou de la résine époxy) à l'aide d'un lit fluidisé ou d'un processus de trempage. En combinant une conductivité électrique élevée avec une protection transparente, il offre des avantages par rapport aux gaines thermorétractables traditionnelles, notamment un ajustement sans espace-, une résistance à la tension supérieure, une dissipation thermique améliorée et une résistance à la corrosion. La couche isolante est flexible et étroitement liée, ce qui la rend particulièrement adaptée au routage 3D complexe ; il est largement utilisé dans les batteries de véhicules à énergie nouvelle, les armoires de stockage d'énergie et les systèmes de distribution d'énergie à haute tension-.
Avantages matériels des barres omnibus isolées
Matériau de haute-pureté
L'isolation du jeu de barres utilise du cuivre de qualité T2 avec une teneur en cuivre supérieure ou égale à 99,90 % ; sa conductivité élevée minimise efficacement la résistance électrique, ainsi que l'augmentation de la température et la chute de tension lors de la transmission d'un courant élevé -.
Haute résistance diélectrique
La barre omnibus plongeante pour la connexion est construite à partir de PVC de qualité électrique -et de résine époxy ; le revêtement offre une résistance diélectrique élevée au claquage, garantissant la sécurité et l'absence de fuite dans les environnements à haute -tension.
Ignifuge et résistant à la température
Conforme à la norme ignifuge UL 94 V-0 et résiste à des températures allant de -40 degrés à +125 degrés, manipulant facilement les environnements difficiles caractérisés par un froid ou une chaleur extrême.
Résistance à la corrosion et à l'érosion
La couche d'isolation de la barre omnibus en cuivre isolée au PVC-résiste aux acides, aux alcalis et aux brouillards salins, tandis que les bords entièrement scellés bloquent l'humidité, empêchant ainsi efficacement l'oxydation des conducteurs en cuivre et la corrosion électrochimique.

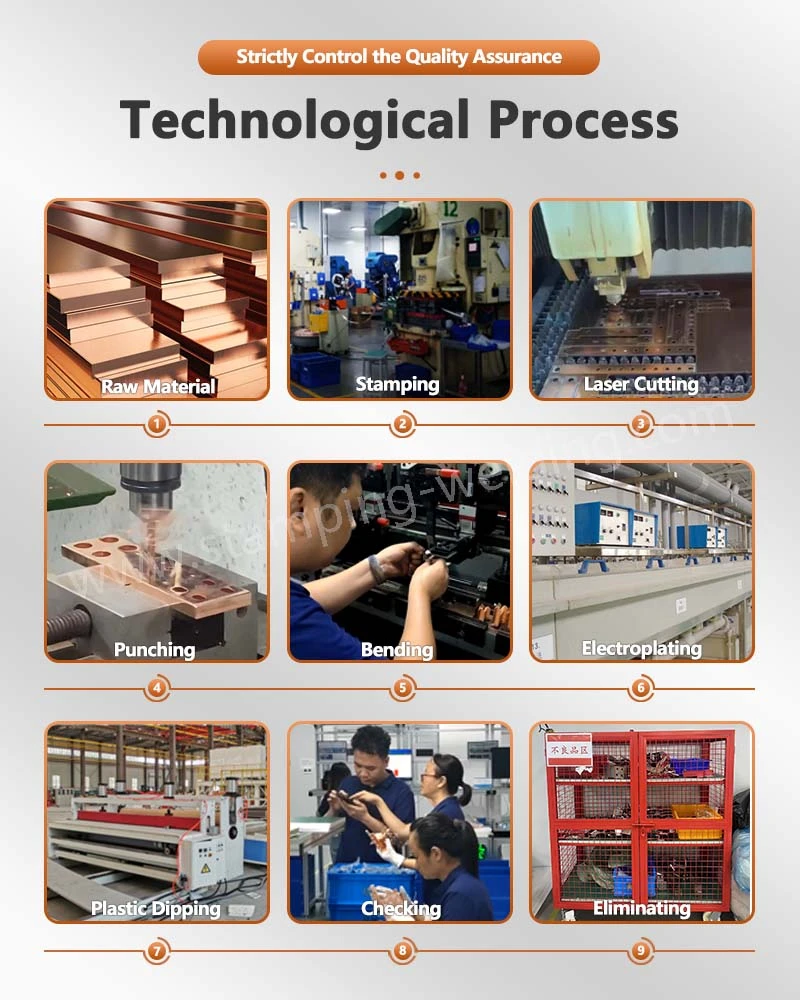

Processus de fabrication de barres omnibus revêtues de PVC
Estampage et formage de précision: Utilise des poinçonneuses CNC et des moules de précision pour contrôler strictement les tolérances de découpe, de poinçonnage et de formation de bavures.
Pliage 3D : Notre solution de jeu de barres de batterie utilise un équipement CNC pour exécuter des courbures tridimensionnelles complexes-, garantissant ainsi un ajustement parfait dans les espaces de boîtier compacts.
Prétraitement de surface- : Le trempage de la barre omnibus pour la connexion subit plusieurs processus, notamment le dégraissage, le décapage et l'activation de la micro-gravure pour améliorer considérablement l'adhérence entre le revêtement et le métal de la barre omnibus plate en cuivre isolée.
Revêtement par immersion en lit fluidisé : Conçue pour une rigidité diélectrique maximale, cette barre omnibus isolée recouverte de PVC-est préchauffée et immergée dans un lit fluidisé de poudre en suspension, créant ainsi un revêtement polymère homogène et uniforme.
Durcissement à haute-température et-réticulation : La barre omnibus isolée facilite le nivellement complet et la-réticulation du revêtement à haute température, créant ainsi une finition solide, sans couture et-sans vides.
Dénudage et placage des bornes: Pour une conductivité optimale, notre barre omnibus isolée subit un dénudage précis aux points de connexion, suivi d'un placage d'étain, d'argent ou de nickel pour minimiser la résistance de contact.
Applications de la barre omnibus en cuivre trempée en plastique
Véhicules à énergies nouvelles (EV/HEV)
Alimentez les connexions du bloc de batterie et des modules, les systèmes BMS, les barres omnibus d'interconnexion du groupe de batteries et les faisceaux de câbles de l'onduleur.
01
Systèmes de stockage d'énergie (BESS)
Stations de stockage d’énergie conteneurisées ; jeux de barres CC haute-tension pour les armoires de batteries de stockage d'énergie résidentielles et commerciales.
02
Ingénierie de l'énergie et de la distribution
Sous-stations intelligentes, appareillage de commutation débrochable basse-, appareillage de commutation haute-tension et appareillage de commutation isolé au gaz-(GIS).
03
Centres de données et UPS
Systèmes UPS à montage en rack de centre de données-haute densité-et systèmes de distribution d'énergie à courant élevé-pour UPS.
04
Transport ferroviaire et déplacements industriels
Convertisseurs de traction pour locomotives électriques; onduleurs pour-systèmes éoliens et solaires photovoltaïques à grande échelle.
05
Foire aux questions sur la barre omnibus en cuivre à couvercle plongeant en PVC
Quels sont les avantages par rapport aux-gaines thermorétractables pour barres omnibus ?
Les gaines thermorétractables-ont tendance à se regrouper, à s'amincir et à créer des espaces d'air au niveau des coudes, ce qui nuit à la dissipation thermique et crée des risques de décharge électrique. En revanche, le processus de revêtement par immersion-garantit un ajustement homogène et sans espace-, offrant une rigidité diélectrique et une dissipation thermique supérieures tout en s'adaptant à des géométries 3D complexes.
Pouvez-vous personnaliser des produits à partir de dessins CAO/3D ? Quel est le délai de réalisation du prototypage ?
Nous prenons en charge la personnalisation basée sur des formats tels que STP, IGES et DWG. Environ 10 à 15 jours pour les échantillons, 10 à 15 jours pour la production de masse.
Le revêtement va-t-il vieillir ou se décoller lors d'un fonctionnement à long-température élevée{{1} ?
Non. Nous utilisons des matériaux polymères-de qualité électrique améliorés avec des additifs-résistants à la chaleur et anti-vieillissement. Le revêtement conserve une excellente flexibilité et adhérence pendant un fonctionnement à long-terme dans une plage de température de -40 degrés à +125 degrés, sans pelage ni fissuration.
Quelles méthodes d'expédition prenez-vous en charge ?
Nous proposons des conditions commerciales internationales flexibles, prenant en charge FOB, CIF, DDP et EXW. En fonction du calendrier et du budget de votre projet, vous pouvez choisir entre le fret maritime (LCL/FCL), le fret aérien ou la livraison》internationale (DHL/FedEx/UPS).
Contactez-nous
Forts de plusieurs dizaines d'années d'expérience dans le traitement des conducteurs en cuivre et dans la technologie avancée de moulage par immersion de polymères,-nous nous engageons à fournir à nos clients d'ingénierie mondiaux une solution unique-sur mesure.jeu de barres isolé en cuivre pursolutions. Soumettez vos dessins techniques ou spécifications pour recevoir une évaluation immédiate et un devis personnalisé de nos ingénieurs professionnels.
