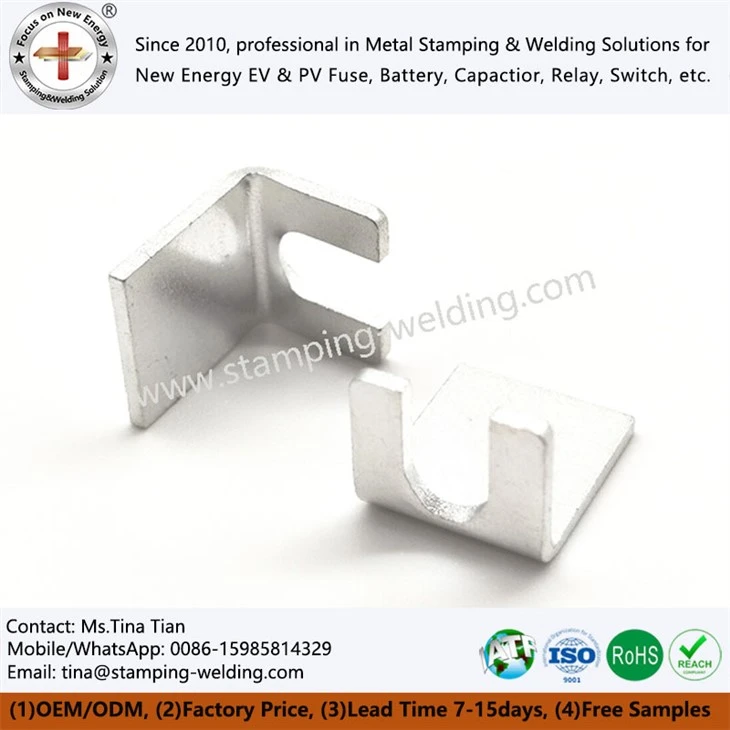

Contact de fusible électrique
Dans les nouvelles énergies, l'électronique de puissance et les systèmes électriques industriels, les fusibles ne sont pas seulement des composants de protection, mais également des nœuds conducteurs centraux dans les chemins de courant-à fort courant. Le contact du fusible électrique (lame de contact en cuivre), en tant que composant essentiel du système de fusibles qui supporte directement le courant et les chocs thermiques, détermine directement la fiabilité, la stabilité et la durée de vie de l'ensemble du système électrique grâce à la pureté de ses matériaux, sa conception structurelle et sa cohérence de fabrication. Ce produit est spécialement conçu pour les applications à courant élevé-et à haute-fiabilité, utilisant du cuivre de haute-pureté comme matériau de base. Grâce à un usinage de précision et à un contrôle strict des processus, il garantit des performances électriques et mécaniques stables, même en cas de fonctionnement à long terme, de changements de charge fréquents et d'environnements difficiles.
- Livraison rapide
- Assurance qualité
- Service client 24h/24 et 7j/7
Présentation du produit
Dans les systèmes de distribution d'énergie modernes à haute-tension et-courant élevé, chaque point de connexion est essentiel à la performance. Notre série de contacts à fusible électrique est non seulement le support physique du courant, mais également la première ligne de défense pour la sécurité du système.
En tant que composant conducteur central d'un fusible de puissance, les performances du contact déterminent directement le contrôle de l'échauffement du système pendant le fonctionnement normal et la fiabilité de l'interruption du courant en cas de défaut. Nous nous concentrons sur la fourniture de produits de contact de haute-pureté, hautement cohérents et-de longue durée de vie pour les réseaux intelligents mondiaux, le nouveau stockage d'énergie et l'automatisation industrielle.
Avantages du matériau – Basés sur les propriétés électrophysiques du cuivre T2
1. Conductivité et conductivité thermique extrêmement élevées
Nous sélectionnons du cuivre électrolytique (grade T2/C11000), d'une pureté supérieure à 99,9 %. Physiquement, cette haute pureté garantit une résistivité extrêmement faible.
Pertes réduites : lors d'un fonctionnement à longue -pleine charge-, une résistance interne extrêmement faible signifie moins de génération de chaleur Joule, abaissant ainsi la température ambiante à l'intérieur de l'armoire.
Dissipation thermique supérieure : grâce à l'excellente conductivité thermique du cuivre, la lame de contact peut rapidement conduire la chaleur générée à l'intérieur du fusible vers le système de jeu de barres, évitant ainsi les défaillances par fatigue causées par les contraintes thermiques.
2. Plasticité mécanique et résistance à la corrosion optimisées
Le matériau cuivre subit un traitement de recuit spécifique, conservant une bonne ténacité. Lors de l'installation et sous impact électromagnétique, la lame de contact peut absorber des contraintes mineures sans se fissurer facilement, garantissant ainsi l'intégrité de la surface de contact.
Caractéristiques techniques : optimisation approfondie de la gestion thermique et de la résistance de contact
Résistance de contact ultra-faible
La résistance de contact est le principal responsable de la surchauffe des contacts électriques. En contrôlant la rugosité et la planéité de la surface de la lame de contact, et en la combinant avec un placage hautement conducteur, nous garantissons un « contact de surface » plutôt qu'un « contact ponctuel » lorsque la lame de contact entre en contact avec la prise, contrôlant ainsi la résistance de contact au niveau du micro-ohm et réduisant considérablement l'augmentation de la température de fonctionnement.
Excellente résistance au fluage
Dans des conditions à long terme-de force de serrage des boulons ou de force de serrage du ressort, les matériaux métalliques ordinaires sont sujets à une déformation plastique (fluage), entraînant une diminution de la pression de contact et une surchauffe ultérieure. Notre lame de contact en cuivre est soumise à un processus de recuit spécial, maintenant une conductivité élevée tout en améliorant la résistance au fluage, garantissant ainsi que le couple de connexion reste stable pendant une utilisation à long terme.
Dureté et douceur équilibrées
Nous contrôlons strictement la dureté (HV) du cuivre. Les matériaux trop durs useront les clips en cuivre de l'embase du fusible, tandis que les matériaux trop mous entraîneront une déformation de la lame de contact. Grâce à des ajustements précis, nous avons trouvé le point d'équilibre optimal pour la dureté, garantissant que la lame de contact ne se déforme pas lors de l'insertion et du retrait tout en fournissant également un léger effet de « polissage » sur la pince, réduisant ainsi la résistance de contact.
Conception actuelle de redondance de capacité de charge-
La section transversale-de la lame de contact a fait l'objet de calculs rigoureux de densité d'ampères, permettant une marge d'augmentation de température importante. Même en cas de surtensions de court-circuit ou de surcharges instantanées, la lame de contact conserve son intégrité structurelle avant le déclenchement du fusible, empêchant ainsi la fusion ou l'adhésion.
Fonctions principales : leContact de fusible électrique
Transmission de courant à haute-fiabilité
En tant qu'élément du circuit, il doit transporter de manière fiable le courant nominal toute l'année-. Ses caractéristiques de faible impédance garantissent l’efficacité du système.
Support physique pour le fonctionnement des fusibles
Lorsqu'un court-circuit ou une surcharge se produit, l'élément fusible à l'intérieur du fusible fond. Les contacts, qui soutiennent les deux extrémités de l'élément fusible, doivent résister à la haute température et à la force électrodynamique générée par l'arc électrique au moment de la fusion, empêchant ainsi la soudure et l'adhésion, garantissant ainsi une coupure complète du circuit et isolant le point de défaut.
Chemin de conduction thermique
Il conduit rapidement la chaleur générée à l'intérieur du fusible vers l'air extérieur, contribuant ainsi à réduire l'augmentation de la température du fusible et à protéger le remplissage interne de sable de quartz ainsi que la stabilité des performances de l'élément fusible.
Isolation électrique et coordination de l'isolation
En conjonction avec la base isolante, il maintient une distance électrique et une ligne de fuite suffisantes entre les différentes séquences de phases ou polarités pour éviter les arcs électriques et les courts-circuits.
Contactez-nous
Si vous recherchez une solution de contact en cuivre fiable, bien-conçue et pouvant être fabriquée pour votre système de fusibles à courant élevé-, nous excellons dans la participation au processus de conception et de sélection du point de vue du système, plutôt que de simplement fournir un composant.
Nous vous invitons à discuter de vos scénarios d'application spécifiques avec notre équipe d'ingénieurs afin de parvenir à une correspondance plus efficace et plus sûre au niveau du projet-.
