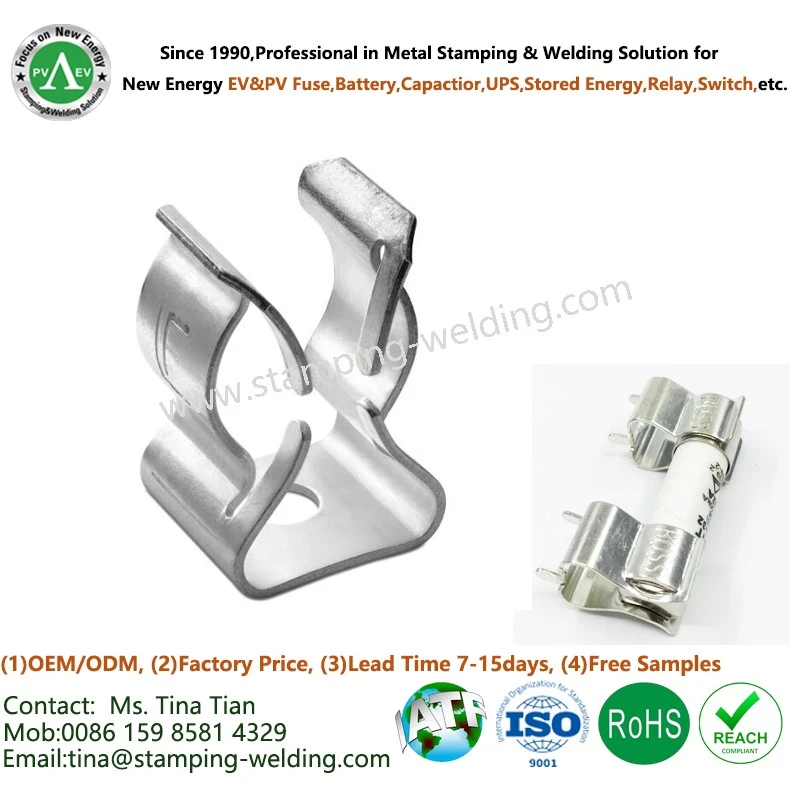

Clip de fusible de montage sur circuit imprimé

Un clip de fusible à montage sur circuit imprimé est un dispositif utilisé pour monter et maintenir en place un fusible en toute sécurité sur une carte de circuit imprimé (PCB). Le clip fournit une connexion électrique fiable au fusible et facilite l'installation et le retrait faciles du fusible.

Le clip de fusible pour montage sur circuit imprimé se compose généralement d'une base en métal ou en plastique avec deux bras à ressort qui s'étendent vers le haut pour maintenir le fusible. Les bras sont conçus pour exercer une pression sur les côtés du fusible pour le maintenir en toute sécurité, tout en fournissant une connexion électrique fiable. La base du clip est conçue pour être montée sur un circuit imprimé et peut comprendre des pastilles de soudure ou d'autres connecteurs pour faciliter la connexion électrique au circuit.

Les pinces à fusibles pour montage sur circuit imprimé sont disponibles dans une gamme de tailles et de configurations pour s'adapter à différents types de fusibles et exigences de montage. Ils peuvent également inclure des fonctionnalités telles que des voyants lumineux ou des interrupteurs de déconnexion pour plus de commodité et de sécurité.

Lors de la sélection d'un clip de fusible pour montage sur circuit imprimé, il est important de prendre en compte des facteurs tels que la tension et le courant nominal du système, la taille et le type de fusible à utiliser, ainsi que la méthode et l'emplacement de montage. Il est également important de s'assurer que le clip est compatible avec les autres composants du système et répond à toutes les exigences de sécurité et réglementaires applicables.

Le processus de fabrication des pinces fusibles pour montage sur circuit imprimé comprend plusieurs étapes. Voici un aperçu général du processus typique :

1. Sélection des matériaux : Le processus de fabrication commence par la sélection des matériaux appropriés pour le clip de fusible. Les matériaux couramment utilisés comprennent les métaux conducteurs comme le cuivre ou le laiton pour les contacts et les matériaux isolants pour la base.

2. Emboutissage du métal : le processus d'emboutissage du métal est utilisé pour créer les composants individuels du clip de fusible, tels que les contacts et d'autres éléments structurels. L'emboutissage de métal implique l'utilisation d'une matrice et d'une presse pour couper, façonner et former les feuilles de métal dans les formes souhaitées.

3. Formage et pliage : après le processus d'emboutissage du métal, les composants métalliques formés sont soumis à des opérations de formage et de pliage supplémentaires pour obtenir la forme et les dimensions souhaitées. Cela peut impliquer l'utilisation d'outils et de montages spécialisés pour plier et façonner le métal avec précision.

4. Placage ou revêtement : les composants métalliques du clip de fusible peuvent subir des processus de placage ou de revêtement pour améliorer leur conductivité électrique, leur résistance à la corrosion et leur apparence générale. Les options de placage courantes incluent le placage à l'étain, au nickel ou à l'argent.

5. Assemblage : Une fois que les composants individuels sont prêts, le clip de fusible est assemblé. Cela implique d'aligner et de fixer les contacts à la base, en assurant une bonne connectivité électrique et une stabilité mécanique. L'assemblage peut être effectué manuellement ou à l'aide d'un équipement d'assemblage automatisé.

6. Tests : les pinces à fusibles fabriquées subissent divers tests pour garantir leur fonctionnalité et leur fiabilité. Cela peut inclure des tests électriques pour vérifier la résistance de contact appropriée et des tests mécaniques pour vérifier le mécanisme d'insertion et de retrait.

7. Emballage : Une fois que les pinces à fusibles ont passé les tests de qualité, elles sont emballées pour l'expédition. L'emballage peut varier en fonction des exigences du fabricant et des besoins spécifiques du marché.


XIamen Apollo Stamping Welding Technology Co., Ltd
Composants électroniques Apollo (Xiamen) Co., Ltd
Ajouter : No.2, Chengyi North Road, Jimei Software Park, Jimei District, Xiamen City, Fujian Province, China, 361022
Contact Inf : Mme Tina Tian (responsable des ventes et ingénieur technique)
Foule/Wechat/Whatsapp : plus 86-159 8581 4329
Email: tina@stamping-welding.com
Web : www.stamping-welding.com, www.china-electronic-components.com

Depuis 2010, professionnel des fusibles EV & PV Contact & Cap, EV BusBar, New Energy Lithium Battery Case Aluminium, etc. Solutions d'emboutissage et de soudage des métaux.
