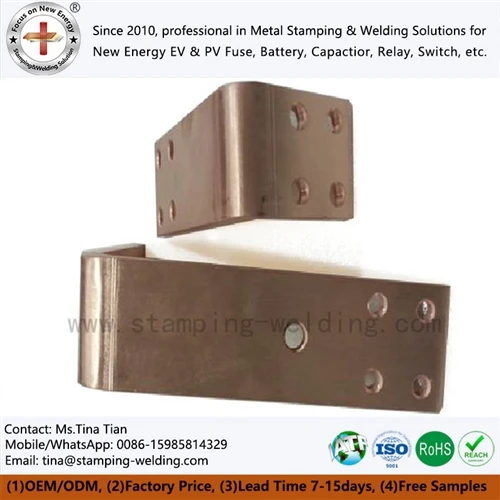

Barres omnibus de mise à la terre et de distribution d'énergie dans les sous-stations de transport ferroviaire et de traction

Pour les systèmes de traction ferroviaire 750 V et 1 500 V CC, le jeu de barres doit contrôler simultanément les chemins de courant de défaut-, l'élévation thermique, les forces mécaniques et le jeu d'isolation. Une barre omnibus de mise à la terre pour transport ferroviaire n'est pas simplement une bande de cuivre : sa section transversale, sa résistance de joint, sa géométrie de montage, son traitement de surface et son système d'isolation doivent être adaptés au retour de traction et à l'architecture de mise à la terre définis pour l'installation. L'EN 50122-1 traite de la sécurité électrique, de la mise à la terre et du circuit de retour pour les installations ferroviaires fixes, tandis que l'EN 50122-2 traite des effets des courants vagabonds dans les systèmes de traction à courant continu.







Une sous-station de traction distribue l'alimentation CC via des conducteurs à courant élevé-tout en fournissant des chemins contrôlés pour la liaison de protection et le courant de défaut. Les jeux de barres de mise à la terre et de distribution d'énergie ont donc des fonctions électriques différentes, même lorsqu'ils sont fabriqués à partir de qualités de cuivre similaires.



Pour une barre omnibus de mise à la terre de transport ferroviaire, l'examen de la conception doit commencer par le trajet complet du courant plutôt que par la tension nominale du système. L'ingénieur doit définir :



Tension du système 750 V ou 1 500 V CC et coordination de l'isolation applicable.
Courant de fonctionnement continu, y compris le déclassement de la température ambiante-.
Courant de court-circuit potentiel-, durée du défaut et temps de suppression du-dispositif de protection.
Section transversale en cuivre-, espacement des barres omnibus et configuration des conducteurs- parallèles.
Résistance des joints, précharge des boulons et état de la surface de contact-.
Topologie de mise à la terre et de liaison selon la conception de l'installation de traction.
Distances d'isolement et lignes de fuite à la tension de service maximale.
Espacement des supports mécaniques contre les forces électrodynamiques lors des courts-circuits.
Protection contre la corrosion pour le cuivre, les interfaces plaquées et le matériel de montage.

La norme EN 50122-1 couvre spécifiquement la sécurité électrique, la mise à la terre et le circuit de retour des installations ferroviaires fixes. Pour les systèmes de traction à courant continu, le contrôle des courants vagabonds doit également être pris en compte selon la norme EN 50122-2.





Pour les applications de traction à courant élevé-, le cuivre pur C1100 est fréquemment sélectionné lorsque la conductivité électrique et les performances thermiques dominent le choix du matériau. Un objectif de conductivité couramment spécifié pour le cuivre à haute -conductivité est 100 % IACS.



Toutefois, la température réelle du jeu de barres n'est pas déterminée uniquement par la conductivité. La résistance des joints, la pression de contact, l’état de surface, la géométrie des conducteurs et la dissipation thermique peuvent devenir les variables dominantes.



Variable de conception	Considération technique	Contrôle de production typique
Cuivre C1100	Haute conductivité électrique	Certificat de matériau et vérification de la qualité
Zone transversale-de la section	Détermine la densité de courant et l'élévation thermique	Dessiner-cotes contrôlées
Résistance des articulations	Influence le chauffage localisé	Contacter-l'inspection de la résistance
Planéité du jeu de barres	Affecte le soutien et le contact commun	Mesure de planéité
Position du trou	Contrôle l’alignement de l’assemblage	MMT / inspection optique
Traitement de surface	Contrôle la corrosion et la stabilité de l’interface	Inspection de l'épaisseur du revêtement/placage
État des bords	Empêche les dommages à l'isolation	Ébavurage et contrôle visuel



Pour les grosses barres de cuivre, une petite erreur dimensionnelle peut s’accumuler sur plusieurs points de connexion. Le pas des trous, l'angle de courbure, la largeur de la fente et les points de référence de montage doivent donc être contrôlés à partir du même système de référence.







Un jeu de barres peut satisfaire ses besoins en courant continu-et néanmoins tomber en panne lors d'un court-circuit. La force électromagnétique entre les conducteurs parallèles augmente rapidement avec le courant de défaut, ce qui intègre l'espacement des supports, l'orientation des conducteurs et la résistance des fixations à la conception électrique.



Pour un agencement simplifié de conducteurs parallèles-, la force électromagnétique est approximativement proportionnelle au produit des courants instantanés :



où I représente le courant et d représente l'espacement des conducteurs.



La conception réelle du court-circuit-doit utiliser le courant de défaut potentiel spécifique au système-, la forme d'onde, la géométrie du conducteur et le temps de libération de la protection. Un défaut de 25 kA et un défaut de 50 kA ne peuvent pas être traités comme un simple problème de conception mécanique deux -car le courant asymétrique de crête peut dépasser la valeur efficace du court-circuit-.



Pour cette raison, le dessin du jeu de barres doit définir :

Espacement des supports en mm.
Épaisseur et largeur du cuivre en mm.
Courant de court-circuit-en kA RMS.
Courant de tenue de crête là où spécifié.
Durée du défaut en ms.
Qualité de fixation et couple de serrage.
Matériau de support isolant et classement mécanique.
Conducteur minimum-à-conducteur et conducteur-à-garde au sol.





La technique de connexion détermine la résistance locale et la répartition thermique.



Méthode d'adhésion	Application principale	Contrôle technique	Risque principal
Joint boulonné	Connexions de sous-station amovibles	Couple et pression de contact	Augmentation de la résistance articulaire
Soudage par résistance	Assemblage répétitif de composants en cuivre	Courant, force et temps de soudage	Déformation affectée par la chaleur-
Brasage à l'argent par résistance	Ensemble cuivre/contact	Contrôle de la température de brasage et des charges	Mouillage incomplet
Soudage laser	Assemblages compacts Cu-à-Cu ou Cu-Al	Puissance du faisceau, vitesse et position focale	Variation de porosité/pénétration
Soudage par diffusion moléculaire	Interfaces laminées à haute-intégrité	Pression, température et préparation de la surface	Contamination des interfaces



Pour les jeux de barres en cuivre, le joint doit être évalué comme une interface électrique plutôt que comme une simple connexion mécanique. La cartographie de la résistance de contact, l'imagerie thermique sous courant représentatif et l'examen métallographique peuvent identifier un échauffement localisé qui peut ne pas être visible lors de l'inspection dimensionnelle.



Demander une évaluation et un devis DFM gratuits





Le paramètre de conception critique d’un jeu de barres de traction n’est pas simplement son intensité nominale. Un dessin de production doit définir le comportement du conducteur en fonctionnement normal et en cas de défaut.



Courant de défaut et charge électrodynamique de 25 à 50 kA

Lors d'un court-circuit, les conducteurs adjacents subissent des forces électromagnétiques attractives ou répulsives en fonction de la direction du courant. Ces forces sont transférées directement aux supports isolants, aux boulons de montage et aux coudes en cuivre.



Une revue pratique de la conception des jeux de barres doit donc examiner l’ensemble de la chaîne de charge :

Conducteur en cuivre → point de connexion → fixation → support isolant → structure d'armoire/sous-station

Si le système de support est trop flexible, le cuivre peut bouger suffisamment pour réduire le jeu d'isolation. Si le jeu de barres est rigidement contraint sans soulagement approprié des contraintes, la dilatation thermique peut transférer une force excessive dans les points de connexion.



Pour les assemblages à courant élevé-, les caractéristiques dimensionnelles suivantes doivent être contrôlées :



Paramètre	Exemple de contrôle technique
Épaisseur du cuivre	Contrôle de niveau-spécifique au dessin, généralement en mm-
Largeur du jeu de barres	Dessin-spécifique
Diamètre du trou	±0,05 mm ou exigence de dessin
Pas de trou	±0,05–0,10 mm selon le montage
Angle de courbure	±1 degré ou exigence de dessin
Platitude	Dessin-spécifique
Hauteur de bavure	Contrôlé après estampage
Épaisseur du placage	Spécification-dépendante
Résistance des articulations	Valeur d'acceptation spécifique au projet-



Les valeurs ci-dessus sont des exemples de contrôle de production- plutôt que des limites d'acceptation ferroviaire universelles. La spécification finale doit suivre le calcul du système de traction-et le dessin du client.





La sélection des matériaux doit suivre la fonction électrique et mécanique de chaque composant.



Propriété	Cuivre pur C1100	C2680 Laiton
Conductivité électrique	Haut; communément spécifié jusqu'à 100 % IACS	Nettement inférieur au cuivre pur
Avantage principal	Transport de courant et conduction thermique	Résistance mécanique et formabilité
Rôle typique du jeu de barres	Conducteur d'alimentation principal	Matériel / composant auxiliaire formé
Chauffage par résistance	Inférieur pour une section-équivalente	Plus haut
Comportement d'estampage	Nécessite un contrôle de processus pour les sections épaisses	Généralement favorable
Distribution de courant-élevée	Préféré là où domine une faible résistance	Ce n'est généralement pas le premier choix
Traitement de surface	Étain/nickel/argent selon l'interface	Étain/nickel/autre finition spécifiée



Une barre omnibus C1100 peut être estampée mécaniquement, usinée CNC, pliée, percée ou traitée au laser. Pour la production en grand volume-, l'emboutissage progressif et le formage automatisé peuvent réduire les variations dimensionnelles lorsque la géométrie est adaptée à un processus basé sur des matrices-.



Estampage progressif et inspection CMM à ±0,01 mm

Les jeux de barres complexes de mise à la terre et de-distribution d'énergie peuvent combiner :

Trous perçants.
Encoches et fentes.
Courbes formées.
Caractéristiques en relief.
Contacter les doigts.
Références de montage.
Zones de traitement-de surface.



Pour les géométries répétitives, l'emboutissage progressif peut intégrer des opérations de perçage et de formage. Les caractéristiques critiques doivent ensuite être vérifiées à l’aide d’une inspection CMM ou de jauges dédiées.



Une tolérance de ±0,01 mm ne doit être spécifiée que lorsque l'interface fonctionnelle l'exige. L'application de tolérances ultra-serrées à chaque fonctionnalité augmente le coût de l'outillage sans nécessairement améliorer les performances électriques.



Le plan d'inspection doit classer les dimensions en :

Dimensions CTQ - affectant directement l'assemblage électrique ou mécanique.
Dimensions de l'interface - correspondant aux bornes, aux isolants ou aux fixations.
Dimensions de référence - contrôlant l'assemblage en aval.
Cotes non-fonctionnelles - contrôlées au dessin mais ne nécessitant pas une précision excessive.

Cette approche aligne l’inspection de fabrication avec le risque réel d’assemblage.





Pour les applications ferroviaires, le choix de l’isolation ne peut être dissocié de la performance au feu. La liste actuelle du BSI identifie la BS EN 45545-2 :2020+A1:2023 comme la version actuelle pour les exigences de comportement au feu des matériaux et composants utilisés sur les véhicules ferroviaires. La norme établit des exigences de réaction-au feu en fonction des niveaux de danger et des ensembles d'exigences applicables.



Pour les armoires électriques, les équipements de traction et les jeux de barres isolés, le cahier des charges peut combiner :

Isolation ignifuge-.
Faible rendement en fumée.
Exigences en matière de matériaux sans halogène-lorsqu'elles sont spécifiées.
Rigidité diélectrique.
Distance d'isolement.
Distance de dégagement.
Résistance à la température.
Suivi de la résistance.
Rétention mécanique.

L'expression "sans halogène-" ne doit pas être considérée comme équivalente à la conformité à la norme EN 45545. La norme EN 45545-2 est un cadre de classification et de test, et l'ensemble des exigences applicables dépend de l'application ferroviaire, de la catégorie du véhicule et du niveau de danger.



Évaluation des performances au feu UL 94 V-0 et EN 45545

UL 94 V-0 et EN 45545-2 répondent à différents cadres de conformité. Un matériau classé UL 94 V-0 ne doit pas automatiquement être représenté comme conforme à la norme EN 45545.



Exigence	UL94V-0	EN 45545-2
Portée principale	Classification d'inflammabilité des plastiques	Comportement au feu des véhicules ferroviaires
Application	Inflammabilité au niveau du matériau-	Exigences en matière de matériaux/composants spécifiques aux chemins de fer-
Évaluation des fumées	Non équivalent à la classification ferroviaire	Inclus dans les exigences applicables
Toxicité	Pas un substitut direct	Pertinent pour les ensembles d’exigences applicables
Niveau de danger ferroviaire	Non défini	Défini selon le cadre EN 45545
Utilisation des achats	Criblage des matériaux	Spécification de conformité ferroviaire



Pour un ensemble de barres omnibus de traction, les spécifications d'isolation doivent donc identifier le matériau exact, l'épaisseur, l'application, le rapport d'essai et l'ensemble des exigences applicables de la norme EN 45545 au lieu de s'appuyer sur une description générique « ignifuge ».



Epoxy Powder Coating and >Rigidité diélectrique de 15 kV/mm

Le revêtement en poudre époxy peut fournir une couche isolante durable sur les composants métalliques lorsque l’épaisseur du revêtement, la préparation de la surface et le durcissement sont contrôlés.



Les variables d'ingénierie pertinentes comprennent :

Épaisseur du revêtement en µm.
Propreté du support.
Rugosité de la surface.
Température de durcissement.
Temps de guérison.
Adhésion.
Résistance au claquage diélectrique.
Couverture des bords.
Trous d'épingle et métal exposé.
Cyclisme thermique à long-terme.



A specified dielectric breakdown value such as >15 kV/mm doit être traité comme une spécification de matériau ou de système qui doit être vérifiée selon la méthode d'essai applicable. Elle ne doit pas être présentée comme une exigence universelle de la norme EN 45545.







Les barres omnibus pré-percées réduisent le travail d'installation et fournissent des emplacements de connexion reproductibles pour les armoires de traction, les appareillages de commutation CC et les ensembles de distribution d'énergie. Le modèle de trous doit être conçu en même temps que la géométrie du support isolant plutôt que d'être ajouté une fois la conception du conducteur terminée.



Géométrie de la barre omnibus C1100 pré-percée et position du trou de ± 0,05 mm

Une barre de cuivre de sous-station de traction pré-percée-comprend normalement des trous de montage, des trous de borne, des fentes ou des ouvertures de connexion.

La relation critique est :



Schéma des trous → position du support → position des bornes → données du boîtier

Si ces quatre références ne sont pas contrôlées à partir du même système de référence, les tolérances d'installation peuvent s'accumuler.

Pour l'assemblage automatisé ou semi--automatisé, la position du trou peut être contrôlée par :

Matrice d'estampage progressive.
Poinçonnage CNC.
Découpe laser.
Usinage CNC.
Appareil de forage dédié.

L'inspection CMM est appropriée pour la vérification du premier article-de barres omnibus tridimensionnelles complexes-, en particulier lorsque les courbures modifient la position spatiale des trous de montage.



Supports isolants à 1 500 V CC et dégagement contrôlé

Les supports isolants remplissent trois fonctions :

Maintenir la position du chef de train.
Résiste aux mouvements électrodynamiques lors de défauts.
Maintenez la séparation électrique dans des conditions normales et anormales.



Pour un assemblage de 1 500 V CC, les lignes de fuite et les lignes de fuite requises ne peuvent pas être attribuées à partir de la seule tension. Ils dépendent du système d'isolation, des conditions de pollution, des caractéristiques des matériaux, de l'altitude, de la catégorie de surtension et des normes ferroviaires/électriques applicables.



Le dessin doit donc définir les distances minimales requises plutôt que de permettre au fournisseur de les sélectionner arbitrairement.



Ensemble d'interconnexion Metro Power avec fonctionnalités de montage intégrées



Un ensemble d'interconnexion Metro Power peut combiner :

Jeu de barres en cuivre C1100.
Sections de jeu de barres laminées.
Interfaces étamées-ou nickelées-.
Supports isolants.
Trous de montage pré-percés.-
Bornes boulonnées.
Sous-composants soudés au laser-.
Isolation en poudre époxy.
Marques d'identification.



Pour les équipements ferroviaires-à grand volume, l'intégration de ces fonctionnalités dans un seul assemblage contrôlé peut réduire le nombre de composants détachées et améliorer la répétabilité de l'installation.



Demander une évaluation et un devis DFM gratuits







Bien que les projets ferroviaires ne soient pas automatiquement régis par l'IATF 16949, un système de contrôle de fabrication de niveau automobile-peut fournir un cadre utile pour la discipline des processus, la traçabilité et le contrôle dimensionnel lorsque le fournisseur sert également des clients de véhicules électriques et industriels.



Pour une barre omnibus de mise à la terre de transport ferroviaire de production, l'ensemble de qualité peut inclure :

Certificat matériel.
Documentation RoHS/REACH si spécifié.
Inspection du premier article.
Rapport dimensionnel CMM.
Rapport sur l'épaisseur du placage.
Mesure de résistance électrique.
Mesure de l'épaisseur du revêtement.
Test de tenue diélectrique.
Test d'adhérence pour revêtement en poudre.
Enregistrements des paramètres de soudage.
Coupe transversale métallographique-pour joints soudés.
Documentation PPAP niveau 3 lorsque cela est requis contractuellement.

Inspection MMT ±0,01 mm et traçabilité CTQ

Les caractéristiques critiques-pour-la qualité doivent être directement liées au plan d'inspection.



CTQ	Méthode de mesure	Objectif de contrôle typique
Position du trou	MMT / système optique	Alignement de l'assemblage
Épaisseur	Micromètre/jauge d'épaisseur	Capacité et ajustement actuels
Platitude	MMT / plaque de surface	Contact d'assistance
Angle de courbure	MMT / jauge d'angle	Dégagement des armoires
Épaisseur du placage	FRX	Interface corrosion/contact
Résistance de contact	Mesure à quatre-fils	Perte électrique
Épaisseur du revêtement	Jauge de courant de Foucault-	Cohérence de l'isolation
Tenue diélectrique	Salut-testeur de pot	Isolation électrique
Pénétration de soudure	Métallographie/coupe	Intégrité des articulations



Pour les connexions à courant élevé-, l'inspection électrique ne doit pas être remplacée par une inspection dimensionnelle. Un jeu de barres peut répondre à toutes les dimensions du dessin tout en présentant une résistance d'interface excessive.



Documentation PPAP niveau 3 pour la production OEM

Lorsqu'un client requiert un PPAP niveau 3, la soumission peut inclure :



Dossiers de conception.
Documentation des modifications techniques.
Diagramme de flux de processus.
PFMEA.
Plan de contrôle.
Études MSA le cas échéant.
Résultats dimensionnels.
Résultats des tests de matériaux et de performances.
Données initiales sur la capacité du processus.
Documentation de laboratoire qualifiée.
Exemples de pièces de production.
Mandat de soumission partielle.



Le contenu exact de la soumission doit respecter le manuel PPAP du client et les exigences contractuelles.





Une séquence pratique de développement de jeux de barres personnalisés est la suivante :



Revue des dessins 2D/3D → analyse DFM → confirmation des matériaux → prototype/échantillon T1 → validation dimensionnelle → tests électriques → libération de l'outillage → production pilote → PPAP → production de masse



Pour un jeu de barres estampillé, l’examen DFM doit identifier :

Rayon de courbure minimum.
Sens du grain le cas échéant.
Direction des bavures.
Séquence de perçage.
Accès aux outils.
Taux de rebut.
Former des interférences.
Exigences en matière de placage.
Déformation après-traitement.



Pour les assemblages soudés, l'examen doit en outre identifier l'accès à la soudure, l'apport de chaleur, la méthode de serrage, le chevauchement des joints, l'état de surface et la méthode d'inspection.



L’objectif n’est pas simplement de produire une barre de cuivre. Il s'agit d'établir un processus de fabrication reproductible dans lequel les caractéristiques électriques, mécaniques et d'isolation restent conformes aux spécifications convenues, depuis les échantillons T1 jusqu'à la production en série.



ISO 14001 et fabrication contrôlée du cuivre

Le traitement du cuivre nécessite également un contrôle de l'utilisation des matériaux, du traitement chimique, des eaux usées, des processus de revêtement et des déchets de production.



Lorsqu'un système de gestion environnementale est requis, la norme ISO 14001 peut fournir le cadre de gestion pour ces activités de fabrication.



Pour les équipes d'approvisionnement, la documentation environnementale doit être séparée des preuves de performances des produits. La certification ISO 14001 ne prouve pas en elle-même la conductivité du cuivre, la rigidité diélectrique ou la classification au feu des chemins de fer.



Liste de contrôle des spécifications techniques pour les barres omnibus de traction 750 V/1 500 V CC

Avant de lancer une commande d'achat pour une barre omnibus de mise à la terre de transport ferroviaire ou une barre de cuivre pour sous-station de traction, le dossier d'ingénierie doit définir :



Tension du système : 750 V CC / 1 500 V CC.
Courant continu : A.
Courant de court-circuit potentiel : kA RMS.
Courant de court-circuit-de pointe : kA, le cas échéant.
Durée du défaut : ms.
Nuance de cuivre : C1100 / équivalent spécifié.
Conductivité : objectif tel que 100 % IACS, le cas échéant.
Coupe transversale : largeur × épaisseur.
Schéma de perçage : référence-contrôlée.
Géométrie de courbure : angle et rayon.
Traitement de surface : étain/nickel/argent/cuivre nu.
Isolation : poudre époxy / isolation moulée / autre système spécifié.
Exigence diélectrique : spécifique au projet-, avec méthode de test.
Exigence incendie : ensemble d'exigences applicables EN 45545.
Ligne de fuite et jeu : valeurs de projet calculées.
Espacement des supports : basé sur une charge mécanique de court-circuit-.
Inspection : tests CMM, résistance électrique, revêtement et diélectrique.
Documentation : FAI / PPAP niveau 3 si nécessaire.
Traçabilité : lot de matériaux, lots de production et enregistrements d'inspection.



La spécification d'approvisionnement la plus fiable relie chaque exigence à une caractéristique mesurable, une méthode d'inspection et un critère d'acceptation. Cela empêche des termes tels que « haute conductivité », « résistant au feu » ou « à usage intensif » de remplacer les limites techniques.





Quels documents sont normalement requis pour la production de jeux de barres de traction PPAP niveau 3 ?

Le PPAP niveau 3 nécessite normalement des enregistrements de conception, un flux de processus, une PFMEA, un plan de contrôle, des résultats dimensionnels, des enregistrements de tests de matériaux/performances, un MSA le cas échéant, des échantillons de pièces et un PSW. Les exigences PPAP spécifiques au client sont prioritaires.



Combien de temps prend un prototype T1 pour un jeu de barres en cuivre C1100 personnalisé ?

Le timing T1 dépend de la géométrie, des exigences en matière d'outillage et du traitement de surface. Des prototypes simples découpés au laser-ou CNC peuvent être produits sans matrice progressive, tandis que des barres omnibus estampées complexes nécessitent le développement d'un outillage avant que des pièces T1 représentatives soient disponibles.



Comment estjeu de barres en cuivreépaisseur de placage vérifiée pendant la production ?

L'épaisseur du placage d'étain, de nickel ou d'argent peut être vérifiée à l'aide de la méthode XRF ou d'une autre méthode d'épaisseur de revêtement validée. Les emplacements de mesure doivent inclure des zones de contact fonctionnelles et des surfaces de production représentatives, avec des limites d'acceptation définies sur le dessin ou la spécification d'achat.
