Condensateurs

Introduire

——

Les condensateurs sont des composants fondamentaux de l’électronique, servant de dispositifs de stockage d’énergie qui stockent et libèrent des charges électriques. Composés de deux plaques conductrices séparées par un matériau isolant appelé diélectrique, les condensateurs ont la capacité unique de stocker une charge électrique lorsqu'une tension est appliquée sur leurs plaques. Cette accumulation de charge permet aux condensateurs de stocker temporairement de l’énergie électrique, ce qui les rend inestimables dans divers circuits et systèmes électroniques. Les condensateurs sont disponibles dans différents types, tailles et valeurs de capacité, répondant à un large éventail d'applications. Ils sont utilisés pour lisser les fluctuations de tension, filtrer le bruit, coupler des signaux, fournir des éléments de synchronisation et exécuter des fonctions critiques dans l'électronique de puissance, les systèmes de stockage d'énergie et d'innombrables autres appareils électriques et électroniques. Leur polyvalence et leur caractère indispensable font des condensateurs des composants essentiels de la technologie moderne, permettant le transfert et la manipulation efficaces de l’énergie électrique.

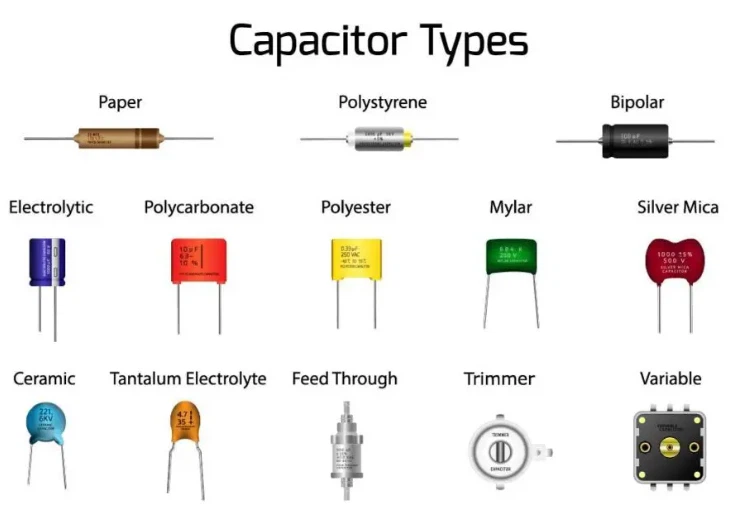

Les types

——

• Condensateurs électrolytiques :Les condensateurs électrolytiques sont des condensateurs polarisés connus pour leurs valeurs de capacité élevées et leur capacité à stocker de grandes quantités de charge. Ils utilisent un électrolyte comme diélectrique, ce qui leur permet d'atteindre une capacité élevée. Les condensateurs électrolytiques sont de deux types : les condensateurs électrolytiques en aluminium et les condensateurs électrolytiques au tantale. Ils sont couramment utilisés dans les circuits d'alimentation, les amplificateurs audio et d'autres applications où des valeurs de capacité élevées sont requises.
• Condensateurs céramiques :Les condensateurs céramiques sont largement utilisés en raison de leur petite taille, de leur grande stabilité et de leur faible coût. Ils utilisent un matériau céramique comme diélectrique et sont disponibles dans une gamme de valeurs de capacité. Les condensateurs céramiques trouvent des applications dans divers appareils électroniques, notamment les filtres, les circuits de découplage et les applications haute fréquence.
• Condensateurs à film :Les condensateurs à film utilisent un mince film plastique comme diélectrique, pris en sandwich entre deux plaques métalliques. Ils offrent de bonnes performances en termes de stabilité, de tolérance à la température et d'applications haute tension. Les condensateurs à film existent en différents types, tels que les condensateurs en polyester, polypropylène et polyéthylène, et sont couramment utilisés dans les circuits électroniques, la correction du facteur de puissance et les applications de fonctionnement des moteurs.
• Condensateurs au tantale :Les condensateurs au tantale sont des condensateurs polarisés qui utilisent du tantale comme matériau d'anode et un électrolyte conducteur comme diélectrique. Ils offrent une capacité élevée dans un format compact, ce qui les rend adaptés aux appareils électroniques miniaturisés. Les condensateurs au tantale sont couramment utilisés dans les smartphones, les ordinateurs portables et autres gadgets électroniques portables.
• Condensateurs en aluminium :Les condensateurs en aluminium sont des condensateurs polarisés qui utilisent des feuilles d'aluminium comme anode et cathode, avec un électrolyte comme diélectrique. Ils sont disponibles en deux types : condensateurs électrolytiques en aluminium et condensateurs en aluminium massif. Les condensateurs en aluminium sont largement utilisés dans les circuits d'alimentation, les équipements audio et l'électronique industrielle.
• Supercondensateurs (Ultra Condensateurs) :Les supercondensateurs sont un type de condensateur qui offre des valeurs de capacité beaucoup plus élevées que les condensateurs traditionnels. Ils ont la capacité de stocker et de libérer de l’énergie rapidement et sont souvent utilisés pour les applications de stockage d’énergie et de secours.
• Condensateurs variables :Les condensateurs variables ont des valeurs de capacité réglables, ce qui leur permet d'être réglés ou ajustés dans des circuits électroniques. Ils trouvent des applications dans le réglage des récepteurs radio, des filtres et d'autres circuits dépendant de la fréquence.

Fabrication

——

• Préparation des matières premières :Le processus de fabrication commence par la préparation des matières premières. Cela implique de s’approvisionner en poudres céramiques de haute qualité, en matériaux conducteurs et en feuilles d’électrodes métalliques. Le choix des matériaux dépend des caractéristiques spécifiques et des valeurs de capacité requises pour le condensateur.
• Former le corps en céramique :La poudre céramique est mélangée à des liants et des additifs pour former une suspension céramique. La suspension est ensuite coulée ou extrudée selon la forme souhaitée, telle que des disques ou des rectangles, pour créer le corps en céramique du condensateur. La taille et la forme du corps déterminent la capacité et d'autres propriétés électriques du condensateur.
• Application des électrodes :Des feuilles d'électrodes métalliques, souvent en argent ou en palladium, sont recouvertes des deux côtés du corps en céramique. Ces électrodes servent de plaques au condensateur. L'épaisseur et la surface des électrodes influencent la capacité du condensateur.
• Empilage et cuisson :Plusieurs couches de céramique avec électrodes sont empilées pour créer un condensateur multicouche. L'ensemble empilé est ensuite chauffé dans un four selon un processus appelé cuisson ou frittage. Pendant la cuisson, les particules de céramique fusionnent et les électrodes adhèrent au corps en céramique, formant une structure de condensateur solide et stable.
• Placage et terminaison :Après la cuisson, le condensateur est recouvert d'un matériau conducteur, généralement du nickel ou de l'étain, pour créer des couches de terminaison aux extrémités du condensateur. Ces terminaisons fournissent les points de connexion pour fixer le condensateur au circuit imprimé.
• Montage et tests :Les condensateurs sont montés sur des grilles de connexion ou placés sur une bande et une bobine pour les applications de montage en surface. Chaque condensateur est soumis à des tests rigoureux pour vérifier ses propriétés électriques, sa capacité et sa qualité. Tous les condensateurs défectueux sont éliminés à cette étape.
• Emballage:Les condensateurs sont ensuite conditionnés en bobines ou en plateaux pour le transport et la distribution aux clients. L'emballage protège les condensateurs lors de la manipulation et du stockage.
• Contrôle qualité et inspection :Tout au long du processus de fabrication, un contrôle qualité et une inspection sont effectués pour garantir que les condensateurs répondent à des normes de performance strictes et sont conformes aux réglementations de l'industrie.

Principe de fonctionnement

——

1. Phase de charge :Initialement, lorsqu'il n'y a pas de tension aux bornes des plaques, le condensateur est dans un état déchargé. Lorsqu'une source de tension (par exemple une batterie) est connectée au condensateur, la tension fait circuler les électrons vers une plaque, la rendant chargée négativement, tandis que l'autre plaque perd des électrons et devient chargée positivement.
2. Stockage du champ électrique :À mesure que les électrons s’accumulent sur une plaque, un champ électrique s’établit dans le diélectrique situé entre les plaques. Le diélectrique ne conduit pas l’électricité, ce qui empêche les charges présentes sur les plaques de se recombiner directement.
3. Stockage d'Energie:La séparation des charges sur les plaques crée de l'énergie potentielle au sein du champ électrique. Cette énergie potentielle est stockée sous forme d’énergie électrique dans le condensateur. La quantité d'énergie stockée dépend de la capacité du condensateur et de la tension appliquée.
4. Phase de décharge :Lorsque la source de tension est déconnectée, le condensateur entre en phase de décharge. L’énergie électrique stockée est alors libérée lorsque le champ électrique s’effondre, provoquant le retour des électrons vers leur position d’origine sur les plaques. Cette décharge d'énergie peut être instantanée ou se produire dans le temps, en fonction de la capacité du condensateur et de la résistance du circuit.

La capacité d'un condensateur détermine sa capacité à stocker de l'énergie électrique. La capacité est mesurée en Farads (F), où un Farad représente un Coulomb de charge stockée par Volt de tension appliquée. Les condensateurs de capacité plus élevée peuvent stocker plus de charge et, par conséquent, plus d’énergie électrique.

Les condensateurs jouent un rôle essentiel dans les circuits électroniques, agissant comme éléments de stockage d'énergie, composants de synchronisation et filtres, entre autres applications. Ils sont largement utilisés dans divers appareils et systèmes pour réguler la tension, lisser les fluctuations de l'alimentation électrique et stocker l'énergie pour une libération rapide en cas de besoin. Le principe de fonctionnement des condensateurs est fondamental pour leur fonctionnalité et en fait des composants indispensables dans l’électronique et l’électrotechnique modernes.

Applications

——

• Stockage d'énergie et sauvegarde d'énergie :Les condensateurs sont utilisés comme dispositifs de stockage d'énergie dans les circuits électroniques et les systèmes de secours. Ils peuvent rapidement décharger l'énergie stockée en cas de besoin, fournissant ainsi une alimentation électrique rapide dans les situations critiques.
• Filtrage et lissage :Les condensateurs sont utilisés comme composants de filtrage et de lissage dans les circuits d'alimentation. Ils aident à éliminer les bruits indésirables et les tensions d'ondulation, garantissant une sortie CC stable et propre.
• Couplage et découplage :Les condensateurs sont utilisés pour coupler ou découpler des signaux entre différents étages de circuits électroniques. Ils permettent aux signaux CA de passer tout en bloquant les composants CC, permettant un transfert efficace des signaux sans interférer avec la polarisation CC.
• Synchronisation et oscillation :Les condensateurs sont essentiels dans les circuits de synchronisation, les oscillateurs et les circuits résonants. Ils contrôlent la fréquence et la synchronisation des signaux, contribuant ainsi au fonctionnement précis des horloges, des minuteries et de divers appareils électroniques.
• Condensateurs de démarrage et de fonctionnement du moteur :Dans les moteurs électriques, les condensateurs sont utilisés pour démarrer et faire fonctionner le moteur. Les condensateurs de démarrage fournissent une augmentation de tension temporaire pendant le démarrage du moteur, tandis que les condensateurs de fonctionnement aident à maintenir les performances du moteur pendant le fonctionnement.
• Correction du facteur de puissance:Les condensateurs sont utilisés dans les circuits de correction du facteur de puissance pour améliorer l'efficacité des systèmes électriques. Ils compensent la puissance réactive, conduisant à un facteur de puissance plus élevé et réduisant le gaspillage d'énergie.
• Filtrage électronique :Les condensateurs sont utilisés dans les circuits audio, les filtres radiofréquences (RF) et autres filtres électroniques pour bloquer ou laisser passer des plages de fréquences spécifiques, permettant ainsi d'amplifier ou de filtrer les signaux souhaités.
• Applications des capteurs :Les capteurs capacitifs s'appuient sur des changements de capacité pour détecter la proximité, le toucher et d'autres propriétés physiques. Ils sont utilisés dans les écrans tactiles, les capteurs de proximité et d’autres applications d’interface homme-machine.
• Récupération d'énergie:Dans les systèmes de récupération d'énergie, les condensateurs stockent l'énergie provenant de sources ambiantes telles que la lumière, les vibrations ou les signaux radiofréquences. Cette énergie stockée peut être utilisée pour alimenter des appareils électroniques de faible consommation.
• Couplage d'impulsions et transformateurs de couplage :Les condensateurs sont utilisés dans les transformateurs de couplage et les applications de couplage d'impulsions pour transférer efficacement l'énergie entre les circuits et les appareils.
• Équipement audio:Les condensateurs sont utilisés dans les équipements audio, tels que les haut-parleurs et les amplificateurs, pour le couplage de signaux, le filtrage et l'adaptation d'impédance.
